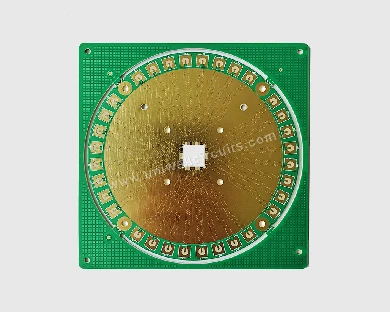

1, Fungsi teras penyimpanan dan pengkomputeran papan ujian cip bersepadu pcb
Storan bersepadu dan cip pengkomputeran memecahkan mod pemisahan tradisional "pengkomputeran pengendalian penyimpanan data" dengan menyepadukan unit storan dan unit pengkomputeran secara mendalam. Keperluan ujiannya termasuk pengesahan kuasa dan ketepatan pengkomputeran unit pengkomputeran, ujian kelajuan baca dan tulis unit storan, kapasiti dan kestabilan, serta penilaian kecekapan penghantaran data dan kawalan penggunaan kuasa dalam keadaan "kolaborasi pengkomputeran storan". Fungsi teras pcb papan ujian cip bersepadu penyimpanan dan pengkomputeran menyediakan sokongan untuk keperluan ujian di atas, termasuk tiga aspek berikut:
Pemindahan Isyarat: Mencapai sambungan tepat antara pin storan dan pengiraan cip bersepadu dan peralatan ujian luaran, hantar keputusan pengiraan, status penyimpanan dan isyarat lain yang dikeluarkan oleh cip ke peralatan ujian tanpa herotan, dan pada masa yang sama menghantar arahan kawalan yang dikeluarkan oleh peralatan ujian ke cip. Sebagai tindak balas kepada -keperluan isyarat frekuensi tinggi dan penghantaran data selari bagi storan bersepadu dan cip pengkomputeran, adalah perlu untuk memastikan integriti penghantaran isyarat dan mengelakkan sisihan data ujian yang disebabkan oleh pantulan isyarat dan crosstalk.
Sokongan bekalan kuasa: Berbilang litar bekalan kuasa dikonfigurasikan untuk memadankan keperluan voltan modul berbeza bagi storan bersepadu dan cip pengkomputeran sebagai tindak balas kepada perbezaan penggunaan kuasa dalam mod kerja yang berbeza (mod storan tulen, mod pengkomputeran tulen dan mod kolaboratif pengkomputeran storan). Dengan mengoptimumkan susun atur satah kuasa dan konfigurasi penapisan, hingar bekalan kuasa ditindas untuk memastikan bekalan kuasa yang stabil untuk cip semasa ujian, dan untuk mengelakkan kesan turun naik bekalan kuasa ke atas keaslian keputusan ujian.
Penyesuaian ujian berbilang senario: menggabungkan keperluan prestasi cip bersepadu pengkomputeran memori dalam pengkomputeran tepi, penaakulan AI, pusat data dan senario aplikasi lain, antara muka ujian rizab dan titik sambungan serta menyokong ujian parameter berbilang-seperti kuasa pengkomputeran cip, penggunaan kuasa, kelewatan dan lebar jalur storan. Serasi serentak dengan spesifikasi modul pelesapan haba yang berbeza, mensimulasikan keadaan kerja cip di bawah keadaan pelesapan haba yang berbeza, memastikan keputusan ujian meliputi senario aplikasi praktikal.
2, Jaminan prestasi penyimpanan dan pengkomputeran papan ujian cip bersepadu pcb
Ketepatan data ujian untuk penyimpanan dan pengkomputeran cip bersepadu secara langsung menentukan sama ada cip itu memenuhi matlamat reka bentuk. Papan ujian pcb perlu memenuhi keperluan -pengujian ketepatan tinggi dan operasi stabil tinggi melalui ciri prestasi berikut:
Jaminan integriti isyarat: Penghantaran data semasa "kerjasama pengkomputeran storan" cip bersepadu pengkomputeran storan adalah terutamanya isyarat selari berkelajuan tinggi. Jika isyarat melemahkan atau kelewatan dalam pendawaian pcb, ia akan menyebabkan penyelewengan antara isyarat yang diterima bagi peralatan ujian dan isyarat keluaran sebenar cip, yang menjejaskan penilaian prestasi cip. Oleh itu, pcb papan ujian perlu menggunakan suhu peralihan kaca yang tinggi, substrat kehilangan dielektrik rendah, mengawal padanan panjang surih dan impedans, mengurangkan pantulan isyarat dan crosstalk, dan memastikan integriti penghantaran isyarat-kelajuan tinggi.
Jaminan integriti kuasa: Turun naik semasa serta-merta yang dijana oleh unit pengkomputeran dan unit storan cip bersepadu semasa operasi, jika menghadapi galangan tinggi satah kuasa, akan menyebabkan turun naik voltan, menjejaskan kestabilan tahap logik cip, malah membawa kepada salah operasi cip semasa ujian. Papan ujian pcb mengurangkan galangan kuasa, menyekat hingar kuasa, dan memastikan bekalan kuasa cip yang stabil dengan meningkatkan kawasan satah kuasa, mengoptimumkan susun atur satah kuasa dan satah darat.
Jaminan kestabilan mekanikal: Semasa proses ujian, pcb papan ujian perlu dipasang dan dibuka beberapa kali dengan lekapan ujian dan sink haba cip, dan mungkin menghadapi perubahan suhu. Untuk mengelakkan keretakan titik kimpalan dan pecah wayar yang disebabkan oleh kekuatan struktur papan yang tidak mencukupi, adalah perlu untuk menggunakan substrat yang menebal, menambah bingkai bertetulang atau struktur sokongan logam dan memilih-suhu tinggi rintangan pateri dan bahan pad untuk memastikan kestabilan mekanikal papan di bawah operasi yang kerap dan perubahan suhu.
3, titik proses utama penyimpanan dan pengkomputeran papan ujian cip bersepadu pcb
Proses pembuatan storan dan pengkomputeran papan ujian cip bersepadu pcb secara langsung menjejaskan kebolehpercayaan ujiannya. Semasa pengeluaran dan penggunaan besar-besaran, langkah-langkah proses berikut perlu dikawal dengan teliti:
Proses pad: Sebagai tindak balas kepada ciri jarak pin kecil bagi-pembungkusan berketumpatan tinggi storan dan cip bersepadu pengkomputeran, kawalan ketat terhadap sisihan saiz pad diperlukan dan proses rawatan permukaan seperti penyemburan timah percuma-plumbum atau pemendapan emas digunakan. Proses emas rendaman boleh meningkatkan rintangan pengoksidaan pad dan kebolehpercayaan sambungan, mengelakkan sentuhan yang lemah antara cip dan papan yang disebabkan oleh pengoksidaan pad, dan memastikan penghantaran isyarat dan kestabilan bekalan kuasa.
Melalui proses: Untuk mencapai pendawaian berbilang-lapisan, adalah perlu untuk menyambung isyarat dan kuasa antara lapisan berbeza melalui vias. Untuk penghalaan isyarat-kelajuan tinggi, kearuhan parasit dan kemuatan melalui vias boleh menjejaskan integriti isyarat. Lubang buta dan lubang tertimbus harus digunakan dan bukannya vias tradisional untuk mengurangkan gangguan daripada vias pada isyarat dan mengurangkan ketebalan papan. Ia adalah perlu untuk mengawal dengan ketat-diameter lubang dan ketebalan dinding untuk mengelakkan gangguan ujian yang disebabkan oleh kekonduksian-lubang yang lemah.
Proses ujian: Pemeriksaan penampilan dan ujian prestasi elektrik diperlukan sebelum meninggalkan kilang. Pemeriksaan rupa memerlukan pemeriksaan untuk kecacatan seperti calar pada permukaan papan, detasmen topeng pateri dan ubah bentuk pad pateri; Ujian prestasi elektrik mengesahkan kekonduksian, penebat dan pemadanan impedans badan papan melalui peralatan profesional. Sebagai tindak balas kepada keperluan ujian untuk storan bersepadu dan cip pengkomputeran, adalah perlu untuk menjalankan ujian-suhu dan kelembapan tinggi persekitaran dan ujian getaran untuk mengesahkan kebolehpercayaan papan dalam senario penggunaan jangka-panjang dan memastikan prestasi yang stabil semasa kitaran ujian.
