Sebagai kawasan kluster pembuatan termaju utama di Shenzhen, "Bandar Teras Kawasan Teluk" memfokuskan pada industri teras seperti kenderaan bersambung pintar, semikonduktor dan litar bersepadu, modul optik AI dan terminal pintar. Sebagai sebuah perusahaan-teknologi tinggi negara yang mengkhusus dalam penyelidikan dan pengeluaran papan litar bercetak dua sisi-kepersisan tinggi-tinggi-dan berbilang-lapisan, produk Litar Uniwell digunakan secara meluas dalam bidang seperti komunikasi, kawalan perindustrian, perubatan, aeroangkasa dan elektronik automotif, dan dipadankan secara mendalam dengan hala tuju industri Kawasan Teras "Bay".
Lapisan tinggi/Satah Belakang HDMI|Integriti Isyarat Kelajuan Tinggi|Teras Stabil Kluster Pelayan/Storan
Kami menempa 'lebuh raya' yang membawa sejumlah besar data untuk ekonomi pengkomputeran yang berkembang maju di Bay Area. Dengan lebih 20 lapisan pesawat belakang dan teknologi penggerudian belakang yang tepat, kami memastikan bahawa potensi setiap cip pengkomputeran dikeluarkan sepenuhnya di pusat data dan pelayan AI.
|

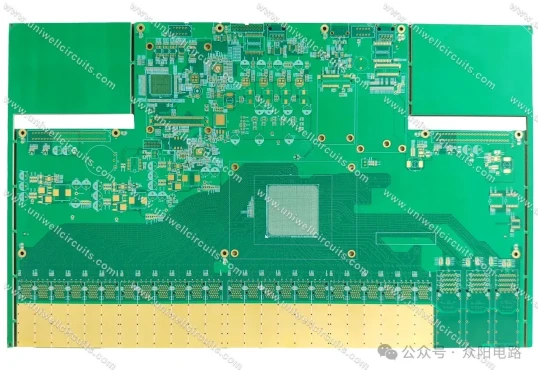

Papan pelayan berkelajuan tinggi |
Bilangan lapisan: 24 lapisan (2+20+2 struktur) |
| Ketebalan plat: 4.0mm, nisbah ketebalan kepada diameter 20:1 | |
| Bahan: R5775G/M6 (HVLP) | |
| 16 set latihan belakang | |
| Stub: Kurang daripada atau sama dengan 0.127mm, Kawalan impedans 5% | |
| Lebar/jarak garisan: 0.065mm | |
| Saiz: 439 * 493mm |
| industri |
|
| Modul Komunikasi 4G Latihan Kecerdasan Buatan (AI) dan Penaakulan |
Dalam era model besar, pelayan AI perlu mengendalikan parameter tahap TB dan aliran data yang besar. Papan pelayan berkelajuan tinggi menyokong sambungan-tinggi 800G antara cip pecutan seperti GPU dan ASIC melalui pendawaian-ketumpatan tinggi dan bahan kehilangan rendah, memastikan kependaman rendah dan komunikasi lebar jalur yang tinggi semasa latihan kolaboratif berbilang kad. Sebagai contoh, pelayan NVIDIA DGX H100 menggunakan 20-30 lapisan OAM (modul kad pecutan) dan UBB (substrat universal) untuk mencapai seni bina yang saling berkaitan sepenuhnya dengan 8 H100 GPU, dan nilai pcb pelayan tunggal boleh mencecah puluhan ribu yuan. |
Pusat Data dan Pengkomputeran Awan |
Pusat data berskala ultra besar bergantung pada-papan pelayan berkelajuan tinggi untuk membina gugusan pelayan-ketumpatan tinggi,-tinggi. Ia menyokong piawaian PCIe 5.0 dan ke atas, menyediakan sehingga 1.5TB/s lebar jalur memori untuk memenuhi keperluan akses serentak perkhidmatan web, pangkalan data teragih dan platform virtualisasi. Sementara itu, penyepaduan sistem penyejukan cecair bergantung pada-susun atur pcb berketepatan tinggi untuk mencapai kewujudan bersama padat saluran kuasa, isyarat dan penyejukan. |
Pengkomputeran Prestasi Tinggi (HPC) |
Digunakan untuk tugas kejuruteraan saintifik seperti simulasi meteorologi, simulasi gabungan nuklear, penjujukan gen, dll., yang memerlukan sistem beroperasi secara stabil dalam keadaan beban tinggi untuk masa yang lama. Papan pelayan berkelajuan tinggi-diperbuat daripada bahan bersalut kuprum Very Low Loss (M6)-, yang mengurangkan pengecilan isyarat dan memastikan ketepatan dan ketekalan operasi titik terapung-. |
Sistem perdagangan frekuensi tinggi{0}}kewangan |
|
5G dan nod pengkomputeran tepi |
|
|
|
|
|
|
|
|
|
|
|
Rawatan permukaan: emas paladium nikel+emas tebal bersalut tempatan |
|
|
|
|
|
|
|
| Ruang dalaman 5ml, logam elektrik 50U" | |
|
|
Senario aplikasi produk modular
| industri |
|
| modul komunikasi 4G |
Jam jauh masuk, keselamatan pintar, terminal kenderaan, penyahpepijatan jauh PLC industri. |
Modul pengecaman cap jari |
Kunci pintar, mesin kehadiran, terminal kewangan dan pengesahan identiti peranti mudah alih. |
Modul kawalan kebakaran |
Kawal peralatan rangkaian seperti injap ekzos asap, peredam kebakaran, pam bomba, penggera bunyi dan cahaya, dsb. |
Modul kuasa menukar |
|
| Modul input/output analog | Sistem kawalan PLC, pemerolehan isyarat sensor, kawalan proses. |
| Modul kawalan industri | Pengilangan mewah, alat mesin CNC, barisan pengeluaran automatik. |
Reka Bentuk Modular Perisian dan Sistem |
|

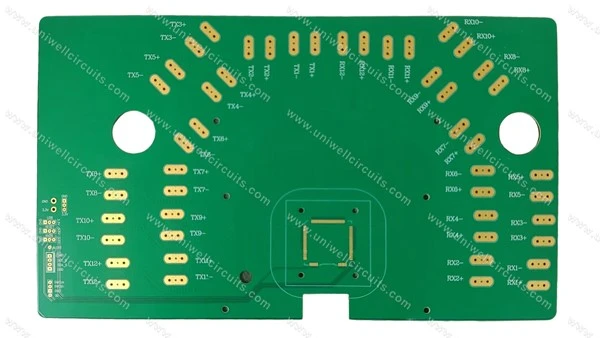

Pemprosesan kelajuan tinggi frekuensi tinggi-|Kawalan impedans muktamad|Pembawa yang boleh dipercayai untuk peralatan komunikasi 5G/optik
Kami membina "saluran" untuk isyarat derap tanpa kehilangan untuk kluster komunikasi terkemuka di Bay Area. Dengan-teknologi bahan frekuensi tinggi dan pemprosesan ketepatan tahap gelombang mikro, setiap "bit" maklumat daripada stesen pangkalan ke modul optik dijamin dihantar dengan tepat.
|
tukar produk |
peranan utama: |
| Platform penghantaran isyarat berkelajuan tinggi | |
| Pembawa penyepaduan komponen teras | |
| Sambungan port dan integrasi antara muka | |
| Pelesapan haba dan jaminan kebolehpercayaan | |
| Menyokong AI dan peningkatan rangkaian pusat data |
Proses tahap mikron|Bahan frekuensi tinggi dan{0}}kelajuan tinggi|Reka bentuk kebolehpercayaan yang tinggi
Kami mengiringi setiap 'cip Cina' secara senyap-senyap dengan ketukangan terbaik. Memfokuskan pada penyelidikan dan pembuatan PCB ujian-tinggi - daripada papan antara muka ujian kepada kad kuar, daripada-papan beban berkelajuan tinggi kepada papan ujian penuaan, dengan ketepatan tahap mikrometer dan kawalan bahan peringkat nanometer, menyediakan asas perkakasan "sifar ralat" untuk ujian cip. Pastikan papan ujian stabil walaupun pada isyarat kelajuan super tinggi 256GB/s. Kami membantu pelanggan kami dalam meningkatkan hasil ujian sebanyak 5%, mengurangkan kos sebanyak 15% dan mempercepatkan kecekapan lelaran sebanyak 20%.

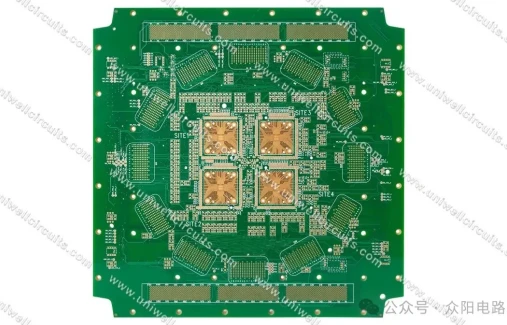

Papan ujian semikonduktor |
Bilangan lapisan: 26 lapisan (2+22+2 struktur) |
| Bahan: TU933+ | |
| Ketebalan plat: 6.35mm | |
| Nisbah ketebalan kepada diameter: 25:1, elektrik 50 μ dalam emas tebal | |
| Darjah meledingkan: Kurang daripada atau sama dengan 0.15% |
|
Papan ujian semikonduktor |
Bilangan lapisan: 48 lapisan |
| Bahan: R5775G/M6+RO4350B+tekanan bercampur TG tinggi | |
| Ketebalan plat: 6.35mm | |
| Nisbah ketebalan kepada diameter: 25:1, elektrik 50 μ dalam emas tebal | |
| Darjah meledingkan: Kurang daripada atau sama dengan 0.15% |
Senario aplikasi papan ujian semikonduktor
| Senario aplikasi | Penjelasan |
|
|
Sebelum pembungkusan cip, gunakan kad siasatan untuk menguji parameter elektrik setiap biji pada wafer, saring keluar produk yang rosak, dan elakkan pembaziran kos yang disebabkan oleh pembungkusan yang tidak berkesan. |
|
|
|
|
|
|
|
|
peranan utama: |
| Terbakar dalam Saringan untuk Kegagalan Awal | |
| Ramalan hayat dan pengesahan kestabilan | |
|
|
|
| Sokongan ujian ketumpatan tinggi dan konsistensi tinggi | |
|
|
|
|
|
| Membina-saluran penghantaran isyarat berketepatan tinggi | |
| Sahkan integriti isyarat dan ketekalan temporal | |
| Menyokong tahap wafer dan ujian fungsi pembungkusan pasca | |
| Menyesuaikan diri dengan persekitaran ujian yang kompleks dan pembungkusan pelbagai jenis | |
|
|
PS: Beberapa imej produk dalam artikel ini melibatkan kerahsiaan dan telah dilayan khas untuk rujukan sahaja!
Sejak penubuhannya, litar Uniwell telah berakar umbi dalam "Bandar Teras Kawasan Teluk" dan secara beransur-ansur akan menjadi generasi baharu kilang pintar. Selama bertahun-tahun, dengan pengalaman berjaya yang terkumpul di dua pangkalan pengeluaran utama di Shenzhen dan Jiangmen, kami telah menumpukan pada pengeluaran berbilang-lapisan,kekerapan-tinggi, kelajuan tinggi-,HDI, danpapan litar bercetak fleksibel tegar. Syarikat itu telah memperkenalkan peralatan automasi dari Israel, Jerman dan tempat lain, menyediakan-perkhidmatan sehenti daripada reka bentuk, pembangunan sampel kepada kuantiti sederhana hingga besar dan perkhidmatan sehenti pemasangan papan litar bercetak-.
