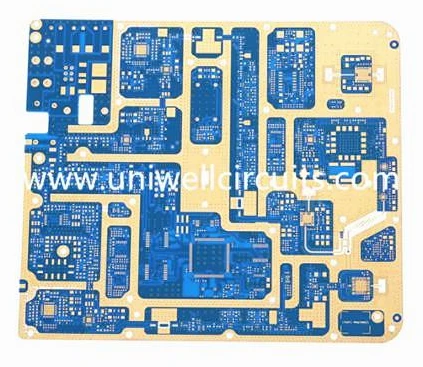

Pemilihan helaian separuh sembuh untukPapan frekuensi tinggi Rogersplat hibrid harus berdasarkan padanan sifat dielektrik, keserasian CTE, dan teknologi pemprosesan. Keutamaan harus diberikan untuk memilih helaian separuh sembuh khusus kilang Rogers dan penyesuaian parameter harus dibuat berdasarkan senario.
Pemilihan filem separa sembuh khusus arus perdana
RO4450F: Dk=3.52 ± 0.05 pada 10GHz, menjadikannya pilihan pilihan untuk voltan hibrid RF. Ia serasi dengan papan teras siri RO4000 seperti RO4350B dan RO4003C, dan mempunyai prestasi pelekat aliran yang sangat baik, yang boleh menyelesaikan masalah mengisi tembaga tebal dan garisan padat. Ia serasi dengan suhu mampatan konvensional fr4 dan digunakan secara meluas dalam senario stesen pangkalan 5G, radar dan penguat kuasa.
RO4460G2: Dk=6.15 ± 0.15 pada 10GHz, dipadankan tepat dengan papan teras Dk Rogers tinggi, pekali pengembangan paksi Z-yang sangat rendah, kebolehpercayaan melalui-lubang yang kuat, Tg melebihi 280 darjah , pelbagai lamina tidak akan mengalami degradasi haba, sesuai untukHDIdan papan hibrid berbilang{0}}tinggi.
SpeedWave ™ 300P: Dk=3.0-3.3 pada 10GHz, faktor kehilangan 0.0019-0.0022, ciri kehilangan ultra-rendah sesuai untuk senario frekuensi tinggi-dan kelajuan tinggi-seperti 77GHz kenderaan milimeter serasi radar gelombang milimeter dan 5G milimeter papan frekuensi tinggi dan FR-4, menyokong pelbagai tekanan berterusan, dan mempunyai rintangan CAF yang sangat baik.
92ML: High thermal conductivity epoxy semi cured sheet, with a Z-direction thermal conductivity of 2.0 W/m-K, Tg>160 darjah dan paksi Z-CTE serendah 22 ppm/ darjah C. Ia direka bentuk untuk senario tekanan bercampur dengan keperluan pelesapan haba yang tinggi seperti elektronik automotif dan kawalan kuasa serta mempunyai kos yang jauh lebih rendah daripada helaian separa sembuh berasaskan PTFE.
Prinsip pemadanan pemilihan teras
Padanan parameter dielektrik: Sisihan antara Dk helaian separuh sembuh dan papan teras frekuensi tinggi -bersebelahan Dk hendaklah Kurang daripada atau sama dengan ± 0.2 untuk mengelakkan mutasi impedans dan kerosakan integriti isyarat. Contohnya, RO4350B (Dk=3.48) harus diutamakan dengan RO4450F dan bukannya helaian separuh sembuh FR-4 biasa.
CTE dan padanan keserasian: Utamakan penggunaan helaian separuh sembuh yang berasal dari sistem resin teras Rogers untuk mengurangkan isu ketidakpadanan CTE dalam bahan heterogen dan mengurangkan risiko penembusan dan ledingan; Jika Rogers dan FR-4 dicampur dan dimampatkan secara langsung, helaian separuh sembuh peralihan seperti SpeedWave 300P mesti digunakan sebagai lapisan perantaraan, yang boleh mengurangkan tekanan antara lapisan lebih daripada 60%.
Penyesuaian parameter proses: Pilih kandungan resin tinggi (RC Lebih besar daripada atau sama dengan 72%) spesifikasi untuk kuprum tebal ( Lebih daripada atau sama dengan 2oz) dan senario garisan padat untuk memastikan pengisian pelekat yang mencukupi; Pilih helaian separuh sembuh Tg tinggi untuk berbilang senario pelapis papan berbilang-berlapis tinggi untuk mengelakkan pelembutan dan penyahtinjaan resin semasa pelapisan berikutnya.
Perkara utama untuk memilih dan mengelakkan perangkap
Dilarang menggantikan filem separuh sembuh khusus Rogers secara langsung dengan filem separuh sembuh FR-4 biasa. Sistem resin kedua-duanya mempunyai gabungan yang lemah, dan delaminasi antara muka terdedah kepada suhu tinggi dan persekitaran kelembapan tinggi, mengakibatkan peningkatan ketara dalam kehilangan isyarat.
Penyimpanan filem separuh sembuh memerlukan kawalan suhu<23 ℃ and humidity<55%. The unused parts after unpacking must be resealed to avoid moisture absorption, which may cause bubbles and delamination after compression. The shelf life of the RO4400 series is 6 months, and the shelf life of the SpeedWave 300P is 3 months.
