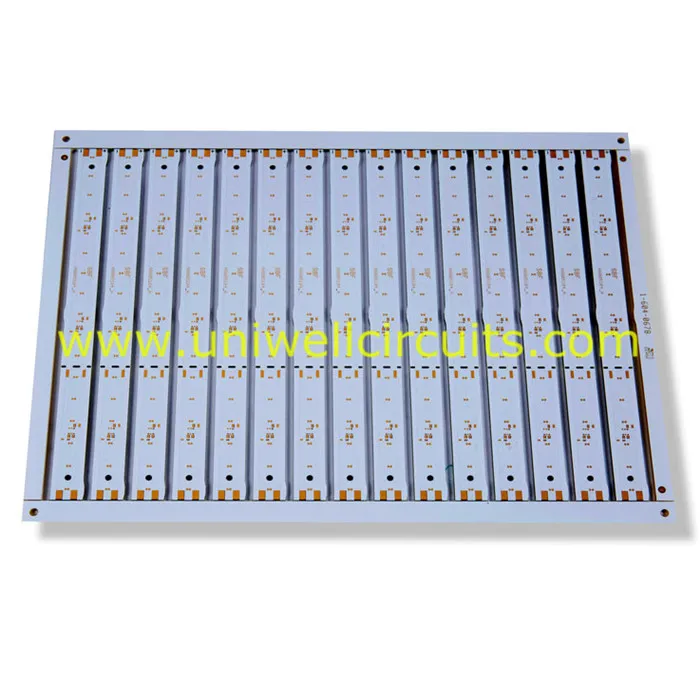

10L ENIG Biasa Lembaga Litar FR4

1. menggambarkan produk

Spesifikasi:
Lapisan: 10
Ketebalan Lembaga: 2.2 mm
Rawatan permukaan: emas rendaman.
Bahan: FR4.
Jarak jalur jarak jauh / min: 7.87 / 7.3mil
Lubang min: 0.2mm

Maklumat PCB multilayer:
Top silkscreen / Legenda: untuk mengenal pasti nama setiap PAD, nombor bahagian papan, data, dan lain-lain;
Penutup permukaan atas: untuk melindungi tembaga terdedah daripada pengoksidaan;
Soldermask atas (overlay): untuk melindungi tembaga daripada pengoksidaan, untuk tidak dipateri semasa proses SMT;
Trace atas: tembaga terukir mengikut reka bentuk untuk menjalankan fungsi yang berbeza
Bahan substrat / Teras: Tidak konduktif seperti FR4
Prereg (PP)
Lapisan Tengah, seperti GND, VCC, Inner 3, Inner 4, dll.
Prepreg (PP)
Jejak bawah (jika ada): (seperti yang dinyatakan di atas)
Soldermask bawah (overlay) :( sama seperti disebutkan di atas)
Kemasan permukaan bawah: (seperti yang disebutkan di atas)
Silkscreen bawah / legenda: (seperti yang disebutkan di atas)
Lebih banyak lapisan itu, lebih rumit & sukar pembuatannya, dan lebih mahal kosnya.
Multi-Layer PCB merujuk kepada papan litar bercetak mempunyai lebih daripada dua lapisan tembaga, seperti 4L, 6L, 8L, 10L, 12L, dan sebagainya. Dengan teknologi yang bertambah baik, orang dapat meletakkan lebih banyak lapisan tembaga pada papan yang sama. Pada masa ini, kami boleh menghasilkan 20L-32L FR4 PCB.
Dengan struktur ini, jurutera boleh meletakkan jejak pada lapisan berlainan untuk tujuan yang berbeza, seperti lapisan untuk kuasa, untuk pemindahan isyarat, untuk perlindungan EMI, untuk komponen pemasangan, dan sebagainya. Untuk mengelakkan terlalu banyak lapisan, Buried Via atau Blind melalui akan direka dalam pelbagai lapisan PCB. Untuk papan lebih daripada 8 lapisan, bahan Tg FR4 tinggi akan menjadi lebih popular daripada Tg FR4 biasa.

Bagaimanakah PCB multilayer dibuat?
Lapisan berganti bahan prepeg dan teras dilaminasi bersama di bawah suhu dan tekanan tinggi untuk menghasilkan PCB Multilayer. Proses ini memastikan bahawa udara tidak terperangkap di antara lapisan, konduktor sepenuhnya terkandung oleh resin, dan pelekat yang memegang lapisan bersama-sama telah cair dan sembuh dengan betul. Pelbagai kombinasi bahan adalah dari kaca epoksi asas untuk bahan seramik atau Teflon eksotik.
Angka di atas menggambarkan stackup dari 4-Layer / multilayer PCB. Prepeg dan teras adalah pada dasarnya bahan yang sama, tetapi prepeg tidak sepenuhnya sembuh, menjadikannya lebih mudah dibentuk daripada inti. Lapisan bergantian kemudian dimasukkan ke dalam mesin laminasi. Suhu dan tekanan yang sangat tinggi digunakan pada stackup, menyebabkan prepeg untuk "mencairkan" dan bergabung dengan lapisan bersama. Selepas menyejukkan, keputusan akhir adalah papan multilayer yang sangat keras dan pepejal.

2. Maklumat syarikat
Litar UNIWELL adalah pembuat PCB & PCBA profesional dengan pengalaman 10 tahun. Kami bekerja dengan lebih dari 600 pelanggan dalam komputer, telekomunikasi, ujian industri dan kawalan, peralatan perubatan, bekalan kuasa, LED, CCTV, institusi penyelidikan dan lain-lain dalam pasaran seluruh dunia. Dan kami telah menikmati reputasi tinggi dari mereka.

3.PCB-parameter

4. Pembungkusan & penghantaran
pembungkusan
1) Melindungi produk dengan papan kertas polyfoam dan pelbagai lapisan.
2) Kad perlindungan khas untuk mengeksport produk.
3) Keperluan pelanggan.

Penghantaran
Lindungi produk anda dan jimat kos penghantaran yang terbaik.
Kami boleh menawarkan FOB Shenzhen, FOB HK atau CIF di destinasi pelanggan.
Kapal terus ke gudang yang dilantik di seluruh dunia.
1) penghantaran udara
2) penghantaran laut
3) Express courier

5. pelanggan utama kami
Dengan pengurusan yang berpengalaman dan berkemahiran, teknik pengeluaran proprietari yang berkualiti tinggi dan perkhidmatan profesional yang konsisten, Litar Uniwell telah memenangi kepercayaan dan sokongan yang tinggi dari pelanggan dari seluruh dunia, termasuk China, Taiwan, Amerika Syarikat, Jepun, Rusia, Jerman, Switzerland, Sweden , UK, Finland, Perancis, Belanda, Itali, Poland, Denmark, Australia, Brazil, Singapura, Thailand dan Malaysia.
