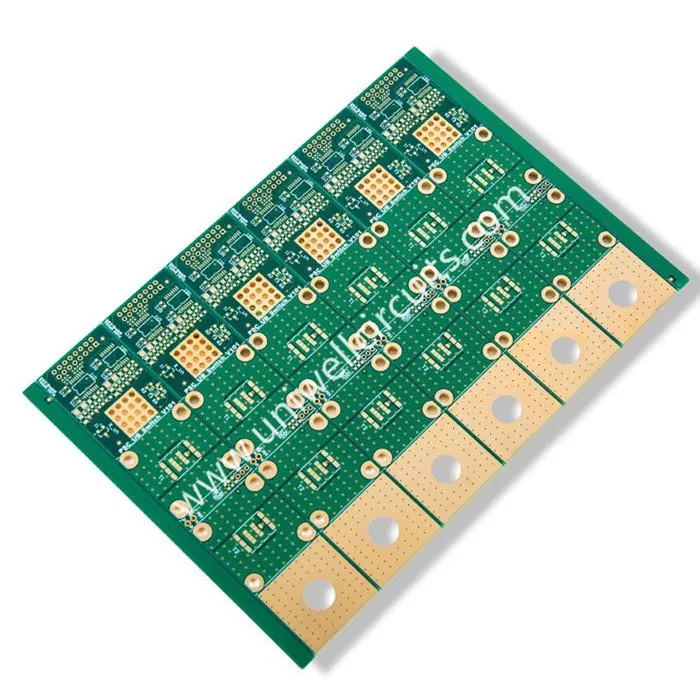

1. produk menggambarkan
Spesifikasi:
Lapisan: 20
Ketebalan Lembaga Pengarah: mm 1.55
Rawatan permukaan: rendam emas.
Bahan: FR4 tg170.
Min garisan lebar/garisan jarak: 15 / 10mil
Min lubang: 0.32 juta
2. video penerangan
Uniwell litar co., lTD. adalah sebuah perusahaan berteknologi tinggi dan ia telah ditubuhkan pada tahun 2007, kami menumpukan perhatian terhadap Reka bentuk, pembangunan, pembuatan dan jualan berketepatan tinggi yang bermuka & PCBs multilayer (papan litar bercetak) tumpuan berpaling pantas, prototaip, sederhana dan besar jilid 10 + tahun, kami mempunyai pengalaman yang kaya dalam penghasilan PCB dan PCB perhimpunan. Ada video tentang Uniwell.
3. PCB keupayaan
Bahan | FR4, CEM-3, logam teras, |
Halogen boleh menjadi percuma, Rogers, PTFE | |
Max. Penamat saiz Lembaga | 1500 x 610 mm |
Min. Lembaga ketebalan | 0.20 mm |
Max. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / buta melalui (bebas-silang) | 0.1mm |
Aspek catuan | 16:01 |
Min. penggerudian Size(Mechanical) | 0.20 mm |
Toleransi PTH / mendesak yang sesuai dengan lubang /NPTH | +/-0.0762 mm / +/-0.05mm / +/-0.05mm |
Max. Kiraan lapisan | 40 |
Max. tembaga (dalam/luar) | 6OZ/10 OZ |
Toleransi gerudi | +/-2mil |
Lapisan lapisan pendaftaran | +/-3mil |
Minimum garisan lebar/Ruang | 2.5/2.5mil |
BGA pitch | 8mil |
Rawatan permukaan | HASL, plumbum HASL, percuma. |
ENIG, rendam Perak/Tin, OSP |
4. rakan kongsi
1) untuk menyediakan produk-produk yang boleh dipercayai, kita sentiasa memilih bahan mentah yang berkualiti tinggi daripada pembekal dunia kita.
2) rakan kerjasama
Dengan pengurusan yang berpengalaman dan berkemahiran, berkualiti tinggi yang konsisten, teknik-teknik pengeluaran hak milik dan perkhidmatan profesional, litar Uniwell telah memenangi pengiktirafan tinggi daripada pelanggan seluruh dunia.
