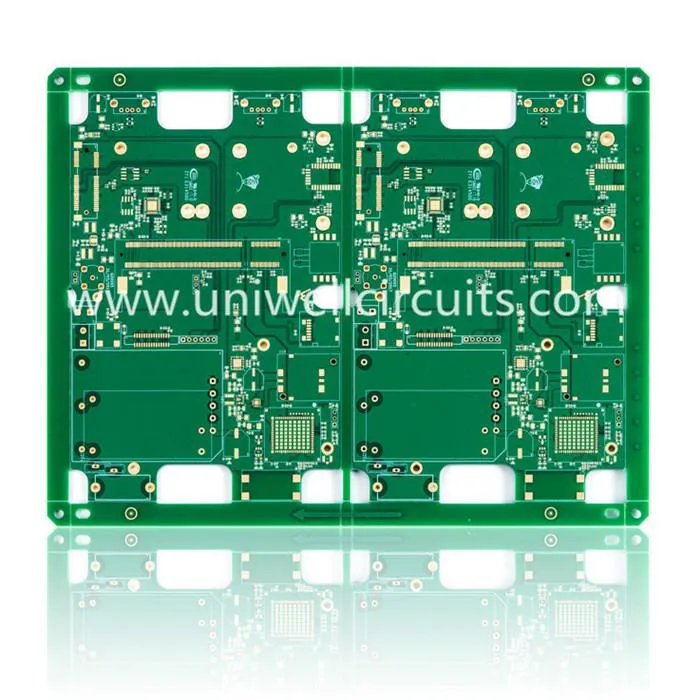

1. menggambarkan produk
Spesifikasi:
Lapisan: 4
Ketebalan Lembaga: 1.6 mm
Rawatan permukaan: emas rendaman.
Bahan: FR4 TG135.
Jarak garis lebar / jarak min: 8 / 8mil
Lubang min: 0.2mm
Kawalan khas: kawalan impedans
Bukan sahaja pembuat papan litar automotif perlu menawarkan pelbagai jenis PCB, tetapi mereka yang mengeluarkan, memasang dan menghantar papan litar bercetak untuk industri kereta juga mesti dapat membekalkan papan dengan jenis bahan yang dapat digunakan dengan sukar dan menyokong kitaran hayat yang panjang. Ini bermakna PCB suhu tinggi yang membolehkan PCB menghilangkan haba dengan cepat, adalah penting.
Litar Uniwell cO., LTD. mempunyai keupayaan untuk mengeluarkan hampir apa-apa jenis papan litar bercetak yang mungkin anda perlukan untuk aplikasi automotif anda. PCB kami adalah ISO 9001-2008 dan UL bersertifikat, jadi anda tahu mereka boleh dipercayai, tahan lama papan litar bercetak yang akan bertahan. Litar Uniwell cO., LTD.
PCB juga bersaing dengan harga, yang penting untuk menjalankan operasi perkilangan kereta yang berjaya dan meningkatkan garis bawah anda. Tidak kira apa jenis yang anda cari, kami adalah kedai sehenti anda untuk papan litar bercetak automotif dan seterusnya. Kami mengeluarkan, memasang dan menghantar semua PCB kami supaya anda dapat menikmati masa-masa utama dan komunikasi yang jelas. Kualiti adalah penting ketika datang ke PCB otomotif, dan reputasi kami membuktikan bahawa litar UNIWELL dapat memberi anda semua kualitas yang anda perlukan di papan litar bercetak. Capai kami secara percuma dan sebut harga quote automotif PCB.
2. Maklumat syarikat
Uniwell Circuits Co., Ltd, ditubuhkan di Shenzhen, China pada April 2007. Uniwell Circuits adalah syarikat berteknologi tinggi yang mengkhususkan diri dalam perancangan, pembangunan, pembuatan dan penjualan PCB yang berwajaran tinggi & multilayer (Lembaga Litar Bercetak) yang berkedudukan tinggi pada giliran cepat, prototaip, jumlah sederhana dan besar. 8000 jenis sebulan, giliran cepat 24 jam, Anggaran.260 pekerja, 33eng. 36 kakitangan QA & QC, dan kami telah diluluskan oleh sijil: UL (E314500), IS0 9001, ISO 14001, TS16949: 2014.
3. Keupayaan pengeluaran
Kami mempunyai lebih daripada 20 jurutera profesional yang mempunyai pengalaman lebih daripada 5 tahun dengan pengenalan PCB untuk penyelidikan, keupayaan kami akan menjadi lebih kuat pada masa depan.
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
4.Lihat masa & logistik
1) masa memimpin
Belok cepat dan menghantar papan pada masanya adalah watak terbesar Uniwell.
Lapisan | Putar cepat | Perintah sampel | Pesanan besar |
tunggal | 24 jam | 3working hari | 7 hari bekerja |
double | 24 jam | 4working hari | 7 hari bekerja |
4-6layer | 48hours | 5-6working hari | 10working hari |
8-12layer | 120hours | 7-9working hari | 15working hari |
FR-4 berdasarkan, Kecualikan masa memimpin bahan | |||
2) Kami menawarkan pelbagai jenis logistik
5.FAQ
Q: Apakah pembaziran anda daripada pembekal lain?
Kami mempunyai lebih dari 10 tahun pengalaman dalam menghasilkan perkhidmatan PCB dan mempunyai pembekal bahan mentah yang boleh dipercayai. Kami dapat mengetahui sumber terbaik untuk mengurangkan kos anda secara konsisten.
Q: Adakah keselamatan untuk reka bentuk PCB saya untuk pembuatan?
Semua hak cipta pelanggan tidak akan mengeluarkan papan PCB untuk orang lain dengan fail anda kecuali kami menerima bertulis.
S: Bagaimana untuk menghantar PCB?
Untuk pakej kecil atau ekspres, kami akan menghantar papan kepada anda oleh DHL, TNT, UPS, FedEx, Untuk barangan berat, kami boleh menghantar papan PC anda dengan kapal atau udara untuk menjimatkan kos tambang. kami boleh menghubungi mereka untuk menangani penghantaran anda.
