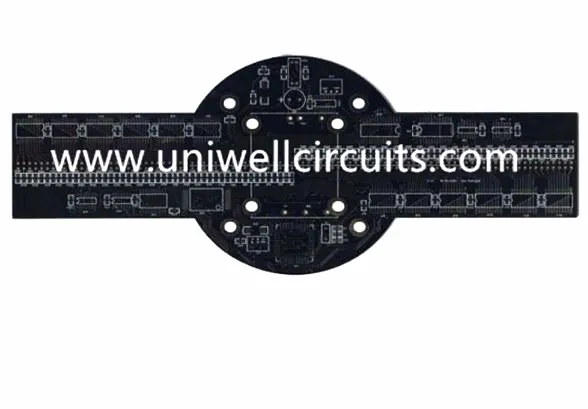

Double sided PCB ink tinta
1. menggambarkan produk
| Double sided PCB ink tinta | |
Parameter teknikal utama: | |
Rang rintangan jumlah: | 1 KΩ -1 MΩ |
Toleransi rintangan: | ± 20% |
Rintangan kepada haba: | 260 ℃ ± 5 ℃, 5sec. ΔTR≤ ± 50% |
Ketahanan: | 1 Juta kitaran Min |
Uniwell Circuits Co., Ltd, salah satu pengeluar dan pembekal yang terbaik di China, kini membawa anda berteknologi tinggi dakwat karbon pcb perhimpunan pada harga yang kompetitif dari kilang profesionalnya. Dengan teknologi yang paling canggih dan peralatan mewah yang diperkenalkan dari Amerika dan Jepun, serta kakitangan yang berkelayakan, kami dapat memberi jaminan kualiti tinggi, ketepatan tinggi dan jangka hayat produk kami yang panjang.
2. Spesifikasi untuk PCB tegar
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
3. Untuk memastikan kutipan yang tepat, pastikan anda memasukkan maklumat berikut untuk projek anda:
● Lengkapkan fail GERBER termasuk Fail Bor Excellon
● Jenis fail lain (PCB123, Altium, Eagle, Protel, IVEX, Ultiboard (sehingga V12) dan OrCAD (dengan sambungan fail .MAX) juga diterima serta penyediaan / filem tangan dll
● Nota "Baca Saya" untuk maklumat fabrikasi tambahan
● Kuantiti
● Hidupkan masa
● Keperluan Pengkomersialan
● Keperluan Bahan
● Selesaikan keperluan
Petikan tersuai anda akan dihantar dalam masa 2-24 jam, bergantung kepada kerumitan reka bentuk
Sudut kilang 4.Uniwell
