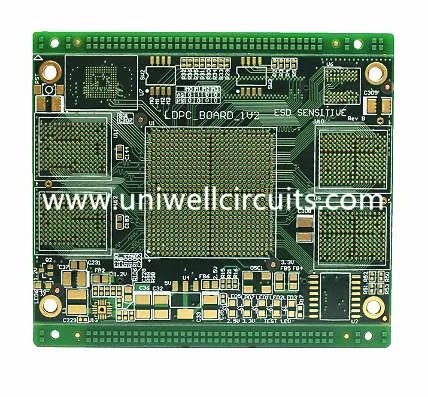

HDI frekuensi tinggi PCB
1. menggambarkan produk
spesifikasi
Lapisan: 4 lapisan
Ketebalan Lembaga: 1.6 mm
Saiz: 72.1 mm * 58.6 mm
Lembaga: Rogers + FR4.
Aperture minimum: 0.6mm.
Rawatan permukaan: ENIG (2U ")
Teknologi khas: teknologi HDI
Uniwell menawarkan pelbagai produk PCB, produk Uniwell digunakan secara meluas dalam Instrumentasi Perubatan, alat telekomunikasi, kuasa industri, Automotif, modul kristal cecair, Periferal, Pengkomputeran & penyimpanan, Pengguna, Rangkaian, penerima satelit (DVB), dan lain-lain.
2. Maklumat syarikat
Litar UNIWELL co., Ltd. adalah pengeluar PCB terkemuka ditubuhkan pada tahun 2007, di China. Kami boleh membuat pengeluaran secara berkesan dalam 32 lapisan, bahan, FR4 dan CEM-3 semuanya boleh didapati dan berdaya saing untuk kami. Kami juga menawarkan panel multilayer papan bercampur untuk memastikan kos prototaip anda tetap minimum. Kebanyakan produk kami telah dieksport ke pasaran Eropah, Amerika Utara, Amerika Selatan dan Australia. Kami memenangi reputasi baik pelanggan kami di seluruh dunia kerana teknologi pembuatan profesional kami, kualiti yang boleh dipercayai dan mengukur ketukangan yang indah.
3. peralatan utama UNniwell
4. Sistem kawalan kualiti
1) disahkan ISO9001
2) tiga kali pemeriksaan sendiri di jabatan pengeluaran, memastikan kualiti diperiksa.
3) kita mempunyai jabatan yang berkualiti, kakitangan profesional kami akan mengendalikan kawalan mutlak dan pemeriksaan sampingan yang ketat, memberikan anda "jaminan ganda"
5. Kurang pengetahuan ---- Bagaimana untuk memperbaiki bahan FPCB lembut dan keras mengikat?
Plat dari pengertian yang ketat, pasangan FPCB lembut, tekanan dalaman setiap roll bahan adalah berbeza, setiap pengendalian proses batch pengeluaran tidak akan sama, oleh itu, pengertian pekali kenaikan bahan dan berdasarkan pada sejumlah besar eksperimen, kawalan proses dan analisis statistik data sangat penting. Dalam operasi praktikal, pengembangan plat fleksibel dibahagikan kepada peringkat:
Pertama dari lembaran penaik yang disediakan, fasa ini meningkat dan terutamanya terjejas oleh suhu yang disebabkan oleh: untuk menjamin kestabilan pengecutan yang lebih tinggi yang disebabkan oleh plat pembakar, pertama sekali, konsistensi kawalan proses dalam bahan di bawah premis penyatuan , setiap operasi plat penaik pemanasan dan suhu mesti sepatutnya, tidak boleh kerana membabi buta mengejar kecekapan, dan akan membakar pinggan di udara untuk penyejukan. Hanya dengan cara ini boleh tekanan dalaman yang disebabkan oleh bahan diminimumkan.
Tahap kedua berlaku semasa proses pemindahan graf, dan pengembangan tahap ini disebabkan oleh perubahan orientasi stres dalam material.Untuk memastikan peningkatan litar dan kestabilan proses pemindahan, semua tidak dapat memanggang papan yang baik untuk operasi plat pengisaran, secara langsung melalui permukaan pembersihan kimia permukaan pra-rawatan, selepas permukaan membran tekanan mesti mengetepikan, muka papan biarkan berdiri sebelum dan selepas masa pendedahan mesti mencukupi, selepas pemindahan garisan selesai, kerana perubahan tekanan orientasi, plat fleksibel akan menunjukkan tahap kelim dan kontraksi yang berbeza, oleh itu pampasan filem garis adalah berkaitan dengan kawalan gabungan yang lembut dan lembut kawalan ketepatan, pada masa yang sama, kenaikan plat fleksibel dan penentuan nilai julat, adalah pengeluaran asas data panel tegar yang menyokong.
Pengembangan tahap ketiga berlaku semasa proses gabungan plat ikatan lembut dan keras, dan parameter mampatan utama dan sifat material ditentukan dalam tahap ini. Faktor pengaruh tahap ini termasuk laju pemanasan, pengaturan parameter tekanan dan kadar tembaga sisa dan ketebalan plat teras. Secara amnya, kadar tembaga sisa yang lebih kecil, semakin besar nilai pengecutan; Yang lebih tipis dari papan teras, semakin besar nilai pengecutan. Namun, dari besar ke kecil adalah perubahan secara beransur-ansur proses, jadi pampasan filem sangat penting. Selain itu, kerana sifat yang berlainan dari plat fleksibel dan bahan plat tegar, pampasan adalah faktor yang memerlukan pertimbangan tambahan.
