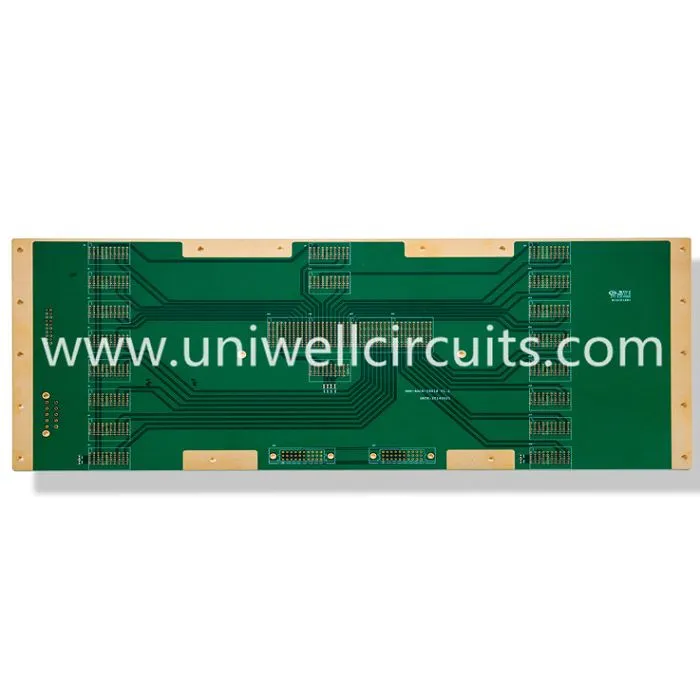

1. menggambarkan produk
Spesifikasi:
Lapisan: 8
Ketebalan Lembaga: 2.5 mm
Rawatan permukaan: emas rendaman.
Bahan: FR4 TG170.
Jarak garis lebar / jarak min: 6 / 6mil
Keperluan khas: kawalan impedans
Litar UNIWELL menawarkan pelbagai PCB, tunggal & double PCB, mutilayer PCB (sehingga 32 lapisan), flex PCB, tegar-flex PCB, dan lain-lain. Kami mempunyai dua kilang yang dapat memenuhi semua keperluan pelanggan dari prototaip hingga pengeluaran besar-besaran.
2. Maklumat syarikat
Litar Uniwell cO., LTD. telah ditemui pada tahun 2007. Kawasan bangunan meliputi 18000 meter persegi dan meter dengan pelaburan modal sebanyak USD14.5 juta, kilang itu mempunyai 450 pekerja, dan kapasiti bulanan 30000 meter persegi, litar Uniwell adalah perusahaan berteknologi tinggi yang mengkhususkan diri dalam reka bentuk, pembangunan, pembuatan dan jualan PCB bermacam-macam & multilayer berkepala tinggi (Papan Litar Bercetak) yang memberi tumpuan kepada giliran cepat, prototaip, jumlah sederhana dan besar.
Untuk memenuhi tuntutan pasaran yang semakin meningkat, kami telah membina sebuah kilang baru pada bulan Oktober, 2010, yang dinamakan Jiangmen Factory, yang terletak di bandar Jianghai Daerah Jiangmen, terutama yang direka untuk jilid pengeluaran kecil dan sederhana. Kemudahan gabungan Jiangmen dan Shenzhen telah terbukti memenuhi semua keperluan pelanggan kami dari prototaip hingga pengeluaran besar-besaran. Dengan pengalaman pengilang PCB selama 10 tahun bersama-sama dengan kualiti yang hebat, perkhidmatan maju dan harga yang kompetitif, litar UNIWELL telah memenangi kepercayaan dan sokongan pelanggan Melalui dunia. Perkhidmatan kami termasuk reka bentuk, pembangunan, pembuatan dan jualan PCB ketepatan yang tinggi. termasuk tanah besar China, Taiwan, Amerika Syarikat, Jepun, Rusia, Jerman, Switzerland, Sweden, UK, Finland, Perancis, Belanda, Itali, Poland, Denmark, Australia, Brazil, Singapura, Thailand dan Malaysia.
3. Pengesahan
Uniwell Circuits juga telah memenuhi piawaian pembuatan antarabangsa tertinggi dengan diluluskan untuk sijil kualiti ini: ISO9001, ISO14001, TS16949. Kami adalah UL yang diperakui untuk pengeluaran PCB tunggal, dua sisi dan multilayer tunggal, dan mematuhi semua keperluan untuk piawaian IPC dan ROHS.
4.Equipments
Litar Uniwell ditubuhkan pada tahun 2007, pengeluar PCB profesional dan PCBA dengan reputasi yang hebat. Sekarang kami mempunyai satu set lengkap peralatan pengeluaran dan pengujian bertaraf dunia (termasuk mesin penggerudian CNC ketepatan, mesin penggilingan CNC, mesin lukisan cahaya, mesin layar sutera, laminator, pendedahan, dan sebagainya) yang diperkenalkan dari Amerika Syarikat, Jerman , Israel, Jepun dan negara-negara lain, talian penyaduran tembaga, bersalut emas bersadur nikel, mesin etsa, mesin semburan air panas, pemampat udara yang besar, peralatan rawatan air, kemudahan rawatan kumbahan, dan peralatan yang sangat istimewa) teknologi pengeluaran terkemuka.
5. Kurang pengetahuan
PCB adalah akronim bagi papan litar bercetak. Ia adalah papan yang mempunyai garis dan pad yang menyambungkan pelbagai mata bersama-sama. PCB membenarkan isyarat dan kuasa untuk dialihkan antara peranti fizikal.
Terdapat lapisan berselang-seli bahan-bahan yang berbeza yang dilaminasi bersama dengan haba dan pelekat supaya hasilnya adalah satu objek.
FR4
Bahan asas, atau substrat, biasanya gentian kaca. Dari segi sejarah, penanda yang paling biasa untuk gentian kaca ini ialah "FR4". Inti pepejal ini memberikan ketebalan dan ketebalan PCB.
Anda akan mendapati banyak PCB tebal yang berlainan; ketebalan yang paling biasa untuk papan litar cetak ialah 1.6mm (0.063 ").
Tembaga
Lapisan seterusnya adalah kerajang tembaga nipis, yang dilaminasi ke papan dengan haba dan pelekat. Pada PCB dua sisi yang sama, tembaga digunakan untuk kedua-dua belah substrat. Apabila kita merujuk kepada papan dua atau dua lapisan kita merujuk kepada bilangan lapisan tembaga (2). Ini boleh menjadi seperti 1 lapisan atau sebanyak 16 lapisan atau lebih.
Soldermask
Lapisan di atas kerajang tembaga dipanggil lapisan soldermask. Ia dilapisi ke lapisan tembaga untuk melindungi jejak tembaga dari sentuhan tidak sengaja dengan logam lain, solder, atau bit konduktif. Lapisan ini membantu pengguna untuk menyeberang ke tempat yang betul dan mengelakkan pelompat lasak. Soldermask biasanya berwarna hijau tetapi warna hampir mungkin.
Silkscreen
Lapisan silkscreen putih digunakan di atas lapisan soldermask. Silkscreen menambah huruf, nombor, dan simbol ke PCB yang membolehkan perhimpunan dan penunjuk mudah bagi manusia untuk lebih memahami papan. Silkscreen biasanya putih.
