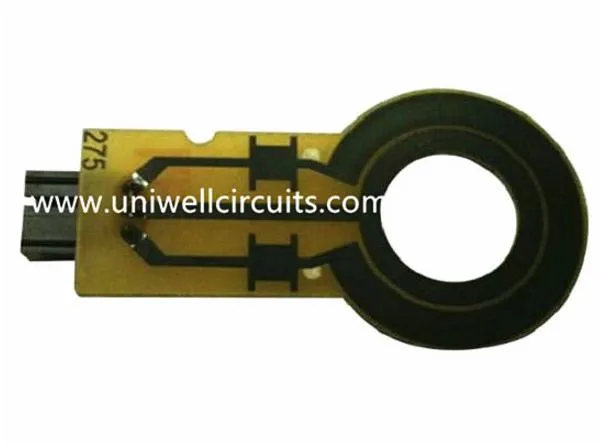

Papan litar dakwat Karbon Multilayer
1. menggambarkan produk
Spesifikasi:
Lapisan: 4
Bahan / Laminat: FR4 TG170
Ketebalan papan: 1.6 mm
Berat tembaga: 1/1/1 / 1oz
Penamat: ENIG
Spesifikasi utama / ciri khas:
Perkhidmatan kami:
- Pengilang kontrak PCB dan PCBA
- Perkhidmatan kejuruteraan terbalik
- Reka bentuk dan pemasangan PCB
- Perolehan komponen dan pengurusan bahan
- Rekaan produk
- Fast PCB dan prototaip PCBA
- Perhimpunan kabel dan wayar
- Plastik dan acuan
- AOI, ujian sinar-X, perkhidmatan ujian fungsi lain
Kelebihan kami:
Kualiti
Pengurusan kualiti ISO 9001: 2008
Ujian terbang ujian dan ujian elektrik
UL bersertifikat penarafan 94V-0
Pemeriksaan sinar-x
Pemeriksaan optik automatik (AOI)
Ujian litar (ICT) dan ujian fungsi
Patuh RoHS Directive
10 tahun pengilang pcb profesional Dengan tahun pengalaman eksport bersama-sama dengan kualiti yang sangat baik, perkhidmatan canggih dan harga yang kompetitif, Uniwell telah memenangi banyak kepercayaan dan sokongan pelanggan.
2. Mesin canggih kami
Penggerudian adalah proses penting dalam pengeluaran PCB, kami mempunyai garis penggerudian kami sendiri.
Mula-mula kita akan mendedahkan litar Gerber ke filem itu dan kemudian kita akan mengeluarkan PCB sama persis dengan filem itu. Sementara itu, kami mengekalkan bengkel kami sepanjang hari untuk memastikan ketepatan pendedahan.
Untuk lembaran berbilang lapisan, kami menggunakan peralatan AOI untuk pemeriksaan dalaman untuk memastikan kualiti dalaman.
Mesin lain
3. Spesifikasi terperinci kapasiti pengilang PCB
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
4. Pasar eksport utama
Dengan pengurusan yang berpengalaman dan berkemahiran, teknik pengeluaran proprietari yang berkualiti tinggi dan perkhidmatan profesional yang konsisten, Litar Uniwell telah memenangi pengiktirafan tinggi dari pelanggan di seluruh dunia, termasuk China, Taiwan, Amerika Syarikat, Jepun, Rusia, Jerman, Switzerland, Sweden, UK, Finland, Perancis, Belanda, Itali, Poland, Denmark, Australia, Brazil, Singapura, Thailand dan Malaysia.
