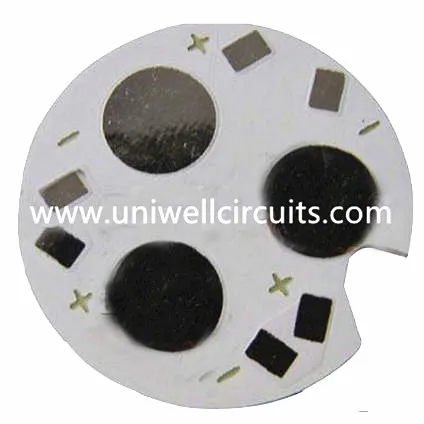

Papan litar bercetak asas aluminium

1. menggambarkan produk

8_ 副本 .jpg

Spesifikasi

♦ Lapisan: 1 lapisan
♦ Bahan: Aluminium
♦ Lubang Mini: 0.2mm
♦ Titik ujian: 1000
♦ Masker solder: LPI Putih
♦ Fungsi: LED

♦ Ketebalan: 1.6 mm
♦ Ketebalan tembaga: 35um
♦ Lebar Mini / ruang: 4mil / 4mil
♦ Selesai rawatan: HASL
♦ Silkscreen: Black

Kami mempunyai ribuan reka bentuk untuk PCB MC.
Kami adalah penyelesaian sehenti untuk keperluan anda dalam lampu LED.
Kami berurusan dengan semua aksesori lampu LED seperti Lampu / Pemacu / LED / Panel Suria / Bateri / Inverter Solar untuk Lampu Spot, Lampu Down, Lampu Banjir, Mentol, Lampu Tube, Lampu Jalan Suria dan lain-lain

2. Maklumat syarikat

Litar Uniwell adalah salah satu kilang terkemuka di pembuatan PCB di China.It terletak di Shenzhen dan ia ditubuhkan pada tahun 2007.

Uniwell mengkhususkan diri dalam prototyping PCB Flex PCB & Tegar, pembuatan PCB, dan PCB perakitan, dan stensil. Kami menggunakan peralatan pembuatan PCB yang terkini, dipuji oleh peralatan pemeriksaan terkini untuk pembuatan papan toleransi dekat sehingga 32 lapisan.

Kami berbangga untuk menawarkan ketebalan tembaga sehingga 10 oz, vias tersembunyi atau buta, frekuensi tinggi, aluminium berasaskan dan pelanggan PCB tertentu. Semua produk papan PCB kami mematuhi UL dan GB (Jawatankuasa Kebangsaan China) dan piawaian IPC-600E.

图片 86_ 副本 .jpg QQ 图片 20180524142208.jpg

3. Aplikasi PCBAluminum

PCB yang disokong aluminium digunakan lebih dari biasa untuk penggunaan pelesapan haba terma / kuasa tinggi yang tinggi. Walaupun mereka pada asalnya direka untuk aplikasi pembekalan kuasa tinggi, papan litar bercetak aluminium yang disokong telah mendapat populariti dalam aplikasi LED, termasuk lampu isyarat, lampu automotif dan pencahayaan umum. Reka bentuk aluminium menggunakan membenarkan ketumpatan LED dalam reka bentuk PCB menjadi lebih tinggi dan untuk LED dipasang untuk beroperasi pada arus yang lebih tinggi sementara tinggal dalam toleransi suhu tertentu.

Aplikasi lain untuk PCB aluminium termasuk bekalan kuasa, litar semasa tinggi, pengawal motor dan aplikasi automotif. Bahan-bahan teras PCB aluminium sangat berkesan dalam aplikasi pelesapan haba terma yang melibatkan litar bersepadu gunung permukaan berkuasa tinggi. Kerana tahap pelesapan terma yang tinggi yang berkaitan dengan PCBs aluminium yang disokong, reka bentuk papan litar boleh dipermudahkan. PCB aluminium menghilangkan udara terpaksa dan tenggelam panas, yang akhirnya mengurangkan kos reka bentuk. Hanya kira-kira apa-apa reka bentuk daripada boleh dibuat dengan lebih baik dengan meningkatkan konduksi haba dan kawalan suhu adalah calon untuk PCB yang disokong aluminium.

图片 121_ 副本 .jpg

4. peta jalan teknologi

Sejak ditubuhkan, Uniwell Circuits telah menubuhkan pasukan R & D yang kuat untuk meningkatkan keupayaan teknologinya.
P: Prototaip SV: Jilid Kecil M: Pengeluaran Massa

ITEM			2015	2016	2017	2018	2019
Lapisan	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Lebar garisan / ruang	Lapisan dalam	3 / 3mil	M
		2.5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Lapisan luar	3 / 3mil	SV	SV	M
		2.5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. saiz lubang penggerudian mekanikal		8mil	M
Min. saiz lubang penggerudian mekanikal		6mil	P	P	SV	SV	SV
Nisbah aspek	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Ketebalan tembaga	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12OZ				P	SV	SV
	selesai foil tembaga asimetri 1 / 6OZ		P	SV	M

ITEM			2015	2016	2017	2018	2019
Kawalan impedans	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Ketebalan papan selesai	Tebal	6.5mm	P	SV	M
		7.5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Nipis	0.15mm	SV	SV	SV	SV	SV
	Nipis	0.1mm		P	P	SV	SV
Maks. saiz papan selesai	Panjang	1200mm	P	P	SV	SV	SV
Maks. saiz papan selesai	Lebar	650mm	P	P	P	SV	SV
Min. Pembersihan lapisan dalaman	4layers	0.075mm		p	P	p	p
	8layers	0.1mm		p	P	p	p
	12layers	0.125mm		p	P	p	p

ITEM		2015	2016	2017	2018	2019
Technik Khas	Kapasitor / perintang yang dikebumikan		P	P	SV	SV
	Lembaga yang fleksibel		P	SV	SV	SV
	Counterbore + Blind dikebumikan VIA S (HDI)	P	P	SV	SV	SV
	PCB berasaskan 2 lapisan dan multilayer Aluminium	P	SV	SV	M
	Teras logam dan bahan PTFE digabungkan PCB	P	P	SV	SV	SV
	Hibrid menekan (Seramik teras + FR4 + teras inti)		P	SV	SV	SV
	PTFE pelbagai lapisan			P	P	P
	Hibrid separa menekan (FR4 + Seramik)	P	P	SV	SV	SV
	Technik PAD Bulldold Bulgy	P	P	SV	SV	SV
	Selesai Permukaan Selektif	P	SV	SV	SV	SV
	Technologi Slot Separuh / Separuh Slot	M
	Memotong mekanik Blind Via (diameter lubang tidak kurang dari 0.15mm)		p	P	p	p
	Technik Penggerudian Belakang	P	SV	SV	SV	SV
	Melalui PAD	M
	V-CUT melalui PTH	P	SV	M
	Slot / Hole Technics yang tidak normal (Countersink, Half Hole, Lubang skru, Lubang Kedalaman Kawalan, Counterbore, Papan Penyaduran Edge)	SV	M
	Multiple-Pressing (Tidak lebih daripada 4 kali)	SV	SV	SV	SV	SV

5. Pembungkusan & penghantaran

pembungkusan: beg tertutup, beg anti statik, kadbod yang sesuai.

图片 122_ 副本 .jpg

penghantaran
Kami boleh menawarkan FOB Shenzhen, FOB HK atau CIF di destinasi pelanggan.
Kapal terus ke gudang yang dilantik di seluruh dunia.
1) penghantaran udara
2) penghantaran laut
3) ekspres kurier

图片 123_ 副本 .jpg
