Aluminium immersion Tin PCB
1. menggambarkan produk

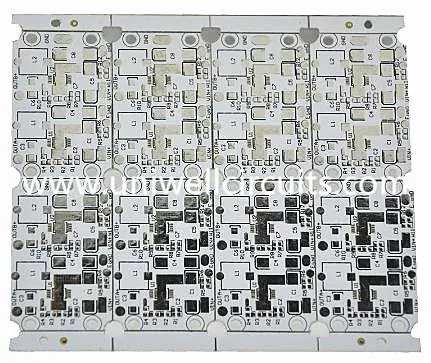

Aluminium immersion Tin PCB
Spesifikasi am untuk Aluminium PCB
Layer No: 1 layer
Saiz unit / mm: 332 * 332mm
Bahan: Aluminium
Selesai Thickess: 1.6mm
Selesai Tembaga: 70um
Rawatan permukaan: HAL (Lead free), rendaman emas / perak / timah, OSP, penyaduran emas
Soldermask: Putih
Silkscreen: White
Permohonan: semua jenis lampu LED
Uniwell boleh melakukan 1layers, 2 lapisan, multi layer aluminum PCB. Dan kemasan permukaan boleh penyaduran Emas, HASL, Lead Free, OSP. Saiz lubang min boleh menjadi 0.2mm (8mil). Ketebalan 1 oz, 2 oz, 3 oz tembaga boleh didapati.
Uniwell juga boleh menyediakan jenis proto menghasilkan cepat dan pengeluaran pukal. Yang jelas adalah memenuhi keperluan. Harga terendah adalah kompetitif dan kualiti dijamin.
2. Maklumat syarikat
Litar Uniwell adalah sumber untuk semua keperluan PCB berkualiti tinggi anda!
Sejak tahun 2007, kami telah menyediakan PCB berkualiti tinggi kepada banyak syarikat dalam spektrum industri yang luas, dari elektronik pengguna hingga telekomunikasi, tenaga baru, aeroangkasa, automotif dan banyak lagi ... Pelanggan kami terdiri dari Fortune 500 syarikat untuk satu orang mula up ..
Litar Uniwell telah bekerja dengan logam PCB / LED PCB selama beberapa tahun. Kami telah memperoleh pengetahuan dan pengalaman yang luas dalam pembuatan Aluminium PCB dari satu sisi hingga dua sisi yang kebanyakannya digunakan dalam industri pencahayaan LED. Kami tidak sabar-sabar untuk menjadi rakan kongsi jangka panjang anda di China.
Kami melaksanakan sistem kawalan kualiti yang ketat:
• UL diiktiraf
• Pemeriksaan optik automatik
• 100% ujian pendek terbuka
• IPC A-600G
• ISO 9001-, ISO 14001-, ISO / TS 16949, ISO13485, IATF-16949, OHSAS18001Certifikasi
• Kawalan Proses Statistik (SPC)
• Kawalan impedans
3. Perkhidmatan dan sokongan:
• Perkhidmatan Pelanggan: Talian E-mel / Telefon / EC menyediakan perkhidmatan 24 jam pelanggan; Pra-jualan, jualan, perkhidmatan selepas jualan yang hebat
• Sampel Ketersediaan & Dasar: Contoh sebut harga dalam tempoh tiga hari; sampel selesai dalam masa satu minggu.
• Jaminan / Jaminan / Terma dan Syarat: Kami menjamin pra-pembayaran.
• Sokongan Pemprosesan Eksport / Import: Perkhidmatan sokongan eksport dan import kami adalah EX-Factory, FOB HK, FOB Shenzhen, FCA HK, FCA Shenzhen dan DDU oleh ekspres
• Selepas Perkhidmatan Jualan: Untuk semua masalah yang dihadapi sila hubungi kami, kami akan melakukan perkhidmatan selepas bila-bila masa.
Lembaran teknologi
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
5.Application
Produk-produk Litar Uniwell digunakan secara meluas dalam peranti audio, unit kuasa elektrik, peralatan elektronik komunikasi, kereta, komputer, Modul Kuasa, LED. Aplikasi ini sangat luas
6. Kurang pengetahuan --- Pengenalan aluminium PCB
Definisi:
Aluminium PCB juga dinamakan aluminium base PCB, metal clad (MCPCB) PCB, substrat logam terlindung (IMS atau IMPCB) PCB, PCB termal konduktif, dan lain-lain.
Teori operasi:
Permukaan peranti kuasa yang dipasang pada lapisan litar, ia sangat sesuai untuk pemasangan lampu kuasa tinggi diod pemancar (LED) dengan mudah melepaskan haba yang dihasilkan oleh peranti kuasa.
Ciri:
Aluminium PCB mempunyai Konduktiviti haba yang baik, dan untuk bahan asas aluminium boleh menyokong arus elektrik yang cukup kuat berbanding dengan bahan FR-4. Aluminium PCB menggunakan SMT sangat berkesan untuk menangani penyebaran haba. Dan boleh mengurangkan jumlah produk, kemudian mengurangkan kos perkakasan dan pemasangan. Terakhir, ia boleh mengurangkan suhu operasi produk dan kemudian memanjangkan hayat servisnya.
Proses teknologi:
1) Pemotongan Lembaga
2) Penggerudian
3) pengimejan filem basah / kering
4) Etsa berasid / alkali
5) Silkscreen, mask solder
6) V-cut, ROT
7) Ujian, OSP
8) penghantaran FQC-FQA-penghantaran
