Papan litar bercetak berasaskan aluminium multilayer
1. menggambarkan produk

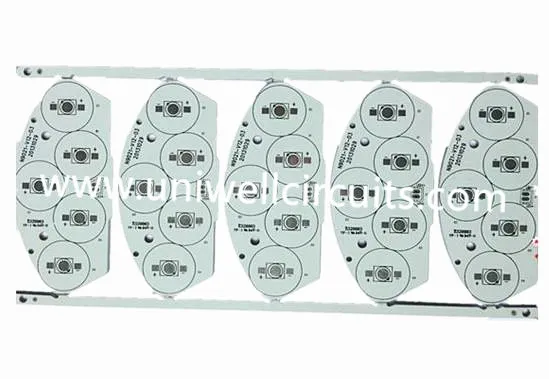

| Papan litar bercetak berasaskan aluminium multilayer | Lapisan: 4Layer |
Bahan: FR4 | Lubang Mini: 0.2mm |
Ketebalan: 1.6 mm | Lebar Mini / ruang: 4mil / 4mil |
Ketebalan tembaga: 1oz | Mata ujian: 3500 |
Selesai: emas rendaman | Masker Solder: LPI Putih |
Fungsi: LEDb pcb |
Manfaat papan litar bercetak asas aluminium
● Pelesapan haba secara mendadak lebih tinggi daripada pembinaan FR-4 yang standard.
● Dielektrik yang digunakan biasanya 5 hingga 10 kali sebagai termal konduktif sebagai kaca epoksi konvensional dan kesepuluh ketebalan
● Pemindahan haba secara eksponen lebih berkesan daripada PCB tegar konvensional.
● Berat tembaga yang lebih rendah daripada yang dicadangkan oleh carta kenaikan haba IPC boleh digunakan
Uniwell telah menghasilkan Aluminium Printed Circuit Boards (juga dikenali sebagai Logam Base PCB) selama lebih dari satu dekad, dan semuanya diluluskan oleh ISO9001, ISO14001, TS16949 dan UL.
2.Produk terperinci
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
3.Applications PCB aluminium
Walaupun Power Converters dan LED adalah pengguna terbesar produk-produk ini, syarikat Automotif dan RF juga ingin memanfaatkan manfaat dari pembinaan ini. Walaupun satu lapisan pembinaan adalah yang paling mudah, pilihan konfigurasi lain boleh didapati di Amitron, termasuk:
PCB aluminium yang fleksibel
Salah satu perkembangan terkini dalam bahan IMS adalah dielektrik fleksibel. Bahan-bahan ini mempunyai sistem resin polimida dengan pengisi seramik yang menyediakan penebat elektrik yang sangat baik, kelenturan dan tentu saja kekonduksian terma. Apabila digunakan untuk bahan aluminium yang fleksibel seperti 5754 atau yang serupa, produk itu boleh dibentuk untuk mencapai pelbagai bentuk dan sudut yang boleh menghilangkan lekapan, kabel dan penyambung yang mahal. Walaupun bahan-bahan ini fleksibel, ia bertujuan untuk ditarik ke tempat dan kekal di tempat. Mereka tidak sesuai untuk aplikasi yang bertujuan untuk menjadi flexed secara teratur.
PCB aluminium hibrid
Dalam pembinaan IMS 'Hybrid' sebuah "Sub-assembly" bahan non-termal diproses secara bebas dan kemudian terikat ke asas aluminium dengan bahan termal. Pembinaan yang paling biasa adalah Sub-pemasangan 2-Layer atau 4-Layer yang diperbuat daripada FR-4 konvensional. Mengikat lapisan ini ke pangkalan aluminium dengan dielektrik haba boleh membantu menghilangkan haba, meningkatkan ketegaran dan bertindak sebagai perisai. Faedah lain termasuk:
● Kurang mahal daripada pembinaan semua bahan konduktif terma
● Menyediakan prestasi terma yang unggul di atas produk FR-4 yang standard
● Boleh menghilangkan sinki haba yang mahal dan langkah pemasangan yang berkaitan
● Boleh digunakan dalam aplikasi RF di mana lapisan permukaan PTFE dikehendaki untuk 'ciri-ciri kehilangannya.
● Penggunaan tingkap komponen dalam aluminium untuk menampung komponen lubang melalui lubang. Ini membolehkan penyambung dan kabel untuk lulus sambungan melalui substrat manakala filler solder menghasilkan meterai tanpa keperluan untuk gasket khas atau adapter lain yang mahal.
PCB aluminium multilayer
Biasa dalam pasaran bekalan kuasa prestasi tinggi, multilayer IMS PCB dibuat dari pelbagai lapisan dielektrik konduktif termal. Pembinaan ini mempunyai satu atau lebih lapisan litar yang dikebumikan di dielektrik dengan vias buta yang bertindak sebagai vias terma atau vias isyarat. Walaupun lebih mahal dan kurang efisien dalam memindahkan haba sebagai reka bentuk lapisan tunggal, mereka menyediakan penyelesaian yang mudah dan berkesan untuk pelesapan haba dalam reka bentuk yang lebih kompleks.
PCB aluminium melalui lubang
Dalam pembinaan yang paling kompleks lapisan aluminium boleh membentuk 'Teras' pembinaan terma multilayer. Aluminium adalah pra-dibor dan diisi semula dielektrik sebelum laminasi. Bahan terma atau sub-perhimpunan boleh dilaminasi kepada kedua-dua belah aluminium menggunakan bahan ikatan termal. Sebaiknya dilaminasi, pemasangan siap dibalut melalui PCB berbilang konvensional. Dilapisi melalui lubang melalui lubang-lubang di aluminium untuk mengekalkan penebat elektrik. Selain itu teras tembaga boleh membenarkan kedua-dua sambungan elektrik terus serta dengan terlindung melalui lubang.
