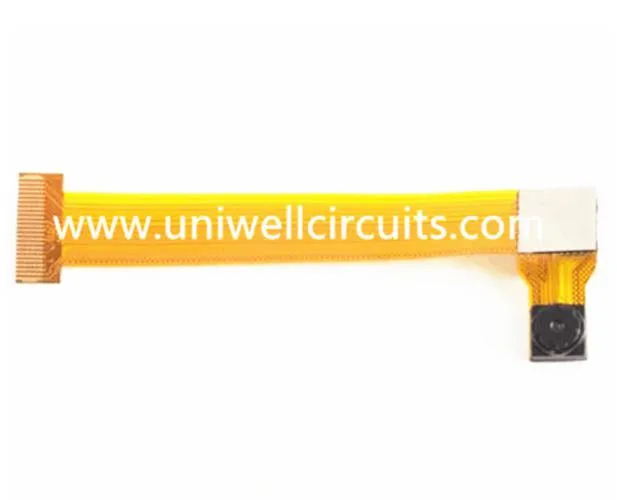

PCB fleksibel dua sisi untuk komputer riba
1. menggambarkan produk
Spesifikasi
Nama: PCB dua sisi fleksibel untuk komputer riba
lapisan: 2
Ketebalan: 0.12 mm
Bahan: bahan elektrolitik bebas-gel dua sisi.
Ketebalan tembaga: 1/2 OZ
Rawatan permukaan: 1 rendaman mikro.
Jarak minimum garis / jarak minimum: 0.15mm / 0.075mm.
FR4 mengukuhkan ketebalan: 0.3mm.
Permohonan: komputer riba
Litar bercetak fleksibel menawarkan pelbagai penyelesaian fizikal dan elektrik yang tidak dapat dicapai dengan penyelesaian papan litar bercetak tegar. Dengan pengalaman pengeluaran selama 10 tahun, Uniwell adalah pemimpin industri dalam penukaran bahan, fabrikasi, dan pemasangan komponen kepada litar bercetak yang fleksibel.
2. Pembekal kami
Kami mempunyai perkongsian jangka panjang dengan pembekal kelas dunia.
Membangunkan hubungan pembekal yang kukuh dengan jelas menyampaikan keperluan dan harapan kami. Melibatkan pembekal dalam falsafah kualiti kami dan bersama-sama menyertai penilaian produk dan proses baru.
3. Permohonan
Litar fleksibel majoriti adalah struktur pendawaian pasif yang digunakan untuk sambungkan komponen elektronik seperti perintang, kapasitor, litar bersepadu, dan sebagainya, walaupun ada yang digunakan hanya untuk membuat perhubungan antara perhimpunan elektronik lain juga secara langsung atau melalui penyambung. Dalam bidang automotif, litar fleksibel digunakan dalam panel radas, kawalan bawah kepala, litar yang akan diliputi dalam kepala kabin, dan sistem ABS.
4. Pengetahuan yang kurang --- Struktur litar fleksibel
Terdapat beberapa pembinaan asas papan litar fleksibel, tetapi terdapat perbezaan penting antara jenis-jenis keadaan yang berbeza dalam pengeluaran mereka. Berikut ialah penilaian jenis pembinaan litar fleksibel yang paling umum.
Litar fleksibel satu sisi
Litar fleksibel satu sisi mengandungi lapisan konduktor tunggal yang disediakan sama ada logam atau konduktif (logam yang diisi) polimer pada filem dielektrik yang fleksibel. Ciri pelaksanaan komponen tersedia hanya dari satu sisi. Lubang-lubang boleh diciptakan (digerudi atau laser) di dalam filem asas untuk membolehkan komponen menyebabkan lulus semasa untuk sambungan, biasanya dengan penyolderan. Litar fleksibel sisi tunggal boleh dibuat dengan atau tanpa salutan perlindungan seperti penutup atau lapisan penutup, namun penggunaan salutan pelindung di atas litar adalah amalan yang paling biasa.
Pelaksanaan peranti dipasang di permukaan pada filem-filem konduktif berliku-liku telah membolehkan pembuatan Filem LED yang jelas, yang digunakan dalam Kaca LED tetapi juga dalam komposit lampu automotif yang fleksibel.
Litar fleksibel dua sisi
Papan litar flex bermuka dua adalah litar flex mempunyai dua lapisan konduktor. Litar flex tesis boleh direka dengan atau tanpa disalut melalui lubang, walaupun yang berlapis melalui variasi lubang adalah lebih umum. Apabila dibina tanpa disalut melalui lubang dan ciri persatuan adalah akses dari satu sisi dengan mudah, litarnya ditakrifkan sebagai "Type-5" mengikut keadaan ketenteraan.
Ia bukan satu am amalan, tetapi ia adalah satu pilihan, penamatan untuk peralatan elektronik disediakan pada kedua-dua belah litar, dengan itu membolehkan radas diletakkan pada setiap sisi. Bergantung pada keperluan reka bentuk, litar flex bermuka dua boleh direka dengan melindungi lapisan penutup dalam satu, kedua-dua atau kedua-dua sisi litar siap, tetapi kebanyakannya terbentuk dengan lapisan pelindung di kedua-dua sisi. Satu manfaat utama jenis substrat ini ialah ia membolehkan sambungan bersilang disediakan dengan mudah. Banyak litar sisi tunggal dibina di atas substrat dua sisi dengan segera kerana mereka mempunyai satu daripada dua sambungan bersilang.
Litar fleksibel yang diukir
Litar flex yang diukir adalah pemisahan novel struktur litar fleksibel yang tipikal. Prosedur yang dibangunkan melibatkan kaedah etsa pelbagai langkah litar flex yang menghasilkan litar fleksibel yang telah menyelesaikan konduktor tembaga di mana ketebalan konduktor berbeza di beberapa tempat sepanjang panjangnya. (iaitu konduktor adalah nipis di kawasan fleksibel dan tebal pada titik-titik saling sambungan).
Litar fleksibel multilayer
Litar Flex mempunyai tiga atau lebih lapisan konduktor yang dikenali sebagai litar flex multilayer. Biasanya lapisan saling terhubung dengan cara berlapis melalui lubang, walaupun ini bukan keadaan definisi untuk kemungkinan membekalkan bukaan untuk mengakses ciri litar bawah. Lapisan litar lenturan multilayer mungkin atau tidak boleh secara berterusan berlapis bersama di seluruh bangunan dengan pengecualian yang ketara terhadap kawasan-kawasan yang terlibat dengan lubang melalui lubang. Amalan laminasi yang tidak teratur adalah biasa dengan kes-kes di mana fleksibiliti maksimum adalah wajib. Ini dicapai dengan meninggalkan kawasan yang tidak terhad di mana sahaja lenturan atau lenturan berlaku.
Litar tegar-flex
Litar tegar lenturan adalah litar flex pembuatan hibrid yang terdiri daripada substrat tegar dan fleksibel yang dilaminasi bersama ke dalam struktur tunggal. Litar tegar lentur tidak harus dikelirukan dengan pembinaan lentur yang tegar hanya litar lentur yang digunakan untuk mengekalkan berat alat elektronik di dalam negara. Litar flex yang tegar atau tegar boleh mengandungi satu atau lebih lapisan konduktor. Oleh itu, sementara kedua-dua istilah itu mungkin setanding, mereka menandakan produk yang agak berbeza. Lapisan lentur tegar juga biasanya bersambung dengan elektrik melalui lubang melalui lubang. Selama bertahun-tahun, litar tegar-flex termasuk populariti yang hebat di kalangan pereka produk ketenteraan; walaupun teknologi telah menemui penggunaan yang lebih baik dalam produk komersial.
Walaupun kerap berhati-hati dengan produk khusus untuk aplikasi kelantangan rendah seperti cabaran, usaha luar biasa untuk menggunakan teknologi ini telah disediakan oleh komputer Compaq dalam pembinaan papan untuk komputer riba pada tahun 1990-an. Walaupun PCBA tegar-flex utama komputer itu tidak flex melalui kegunaan, reka bentuk yang berjaya oleh Compaq menggunakan litar tegar-flex untuk kabel pameran berengsel, lulus 10s dari 1000s flexures semasa ujian. Menjelang 2013, penggunaan litar tegar-flex dalam komputer riba pelanggan kini sudah biasa. Papan lentur tegar adalah struktur umum multilayer; Walau bagaimanapun, dua pembinaan lapisan logam kadang-kadang digunakan.
