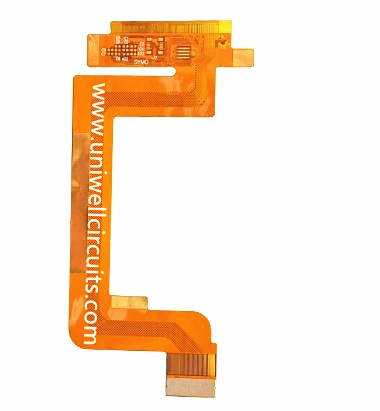

Papan litar fleksibel untuk skrin sentuh
1. menggambarkan produk
Spesifikasi:
Parameter asas: struktur bahan: pelekat dua sisi + kehilangan kehilangan filem penutup kuning + (garis tembaga + gam + frekuensi tinggi dielektrik bahan asas polimida + gam + garisan tembaga) + kehilangan filem penutup kuning yang rendah.
Rintangan: bebas untuk membengkok dan memutar.
Lelaki: + / - 0.03 mm
Ketebalan: 0.15 mm
Memperkuat: tetulang lembaran keluli positif dan negatif 0.15mm.
Proses pembuatan: salutan pateri, plating - plating, lapisan lapisan, jenis bersalut filem, rintangan - pelindung jenis kimpalan.
Rawatan permukaan: emas (emas) 1 ~ 2 mikrojin.
Jarak minimum garis / jarak minimum: 0.06mm / 0.09mm.
Permohonan: skrin sentuh
Litar Uniwell fokus FPC terhadap prototaip, jumlah kecil dan pesanan isipadu sederhana, perniagaan flex & tegar berkembang dengan pesat sejak ia ditubuhkan. Kami melayani pelanggan kami dengan keupayaan R & D teknikal yang kuat, pelbagai jenis produk, keupayaan penghantaran yang stabil dan cepat. Uniwell Circuits telah menjadi salah satu syarikat yang paling kompetitif dalam bidang kelas flexing & tegar kelas domestik

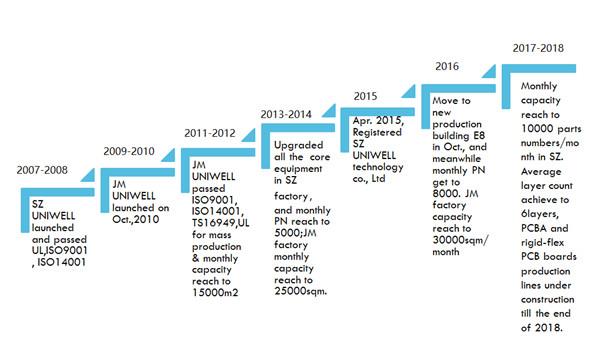

2. Sejarah pembangunan

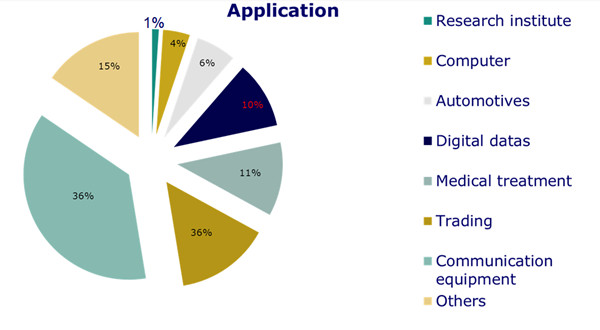

3.Application
FPC kami boleh didapati di seluruh dunia dalam bidang perubatan, aplikasi aeroangkasa dan produk perindustrian yang mencabar berkat kualiti yang sangat baik dan kebolehpercayaan yang tinggi.
4.Reliability
Bagi kebanyakan produk kami - terutamanya peranti yang boleh ditanam - kegagalan semasa operasi bukan pilihan. Di samping itu, PCB dengan kecacatan tersembunyi akan menyebabkan kos yang tinggi dalam rantaian proses berikutnya. Uniwell melampirkan sangat penting kepada QA untuk memastikan hanya PCB yang memenuhi keperluan kualiti anda. PCB akan diperiksa mengikut kelas IPC 600 atau mengikut spesifikasi pelanggan. Sistem pengurusan kualiti disahkan mengikut ISO 9001 dan bersepadu sepenuhnya dalam sistem ERP.
Dokumen pembuatan dan spesifikasi produk
Tukar kawalan direalisasikan dengan mengeluarkan nombor pengenalan unik untuk setiap semakan PCB yang diberikan dan semua spesifikasi produk, lukisan dan dokumen fabrikasi dirujuk kepada nombor ini.
Di samping itu, PCB dengan keperluan yang sukar dilabelkan sebagai "Golden Board" dan semasa pengeluaran prototaip semua parameter pengeluaran setiap langkah pembuatan dicatatkan dengan teliti. Ini memastikan bahawa lot pengeluaran seterusnya akan dihasilkan dengan cara yang sama (Lembaga Emas). Perubahan hanya dilaksanakan dengan kerjasama pelanggan.
Pemeriksaan optik automatik (AOI)
Semua lapisan adalah tertakluk kepada pemeriksaan optik automatik 100%. Ujian ini memastikan trek akan mempunyai dimensi yang diperlukan (contohnya trek tempatan) dan akan sepadan dengan corak yang diperlukan. Corak logam dibandingkan dengan data Gerber asal dan coraknya tidak dipelajari dari papan asal.
E-ujian
Semua PCB menjalani ujian elektrik pada akhir proses pembuatan. Di samping ujian terbuka dan pendek yang biasa, impedans tinggi, kebocoran semasa, beban kapasitif dan inducativ serta ujian voltan tinggi boleh ditawarkan.
Biasanya penguji probe terbang digunakan. Peralatan e-ujian kami mempunyai pendaftaran automatik optik dan jarum sentuhan lembut yang tidak meninggalkan tanda pada pad kenalan yang sangat penting untuk pad bon.
Selamat datang untuk melawat Uniwell! Kami tidak sabar untuk datang!
