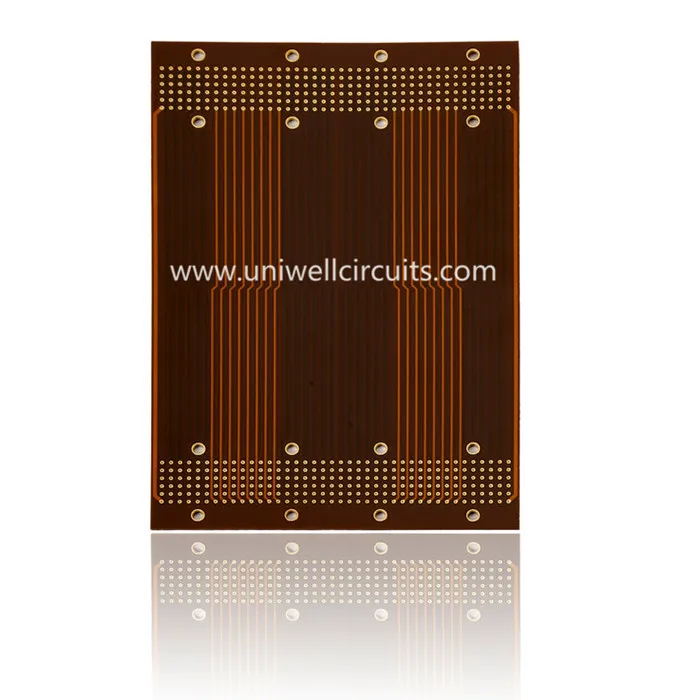

ENIG fleksibel litar bercetak Lembaga
1. menggambarkan produk
Lapisan: 2
Bahan asas: Polyimide + FR4 stiffener
Ketebalan Tembaga: 1oz
Ketebalan Lembaga: 0.3mm
Warna masker solder: filem penutup kuning
Warna skrin silkscreen: Putih
Permukaan Penamat: ENIG
Cara ujian: 100% E-Test
Standard: IPC-Class2 / Kelas 3
Uniwell Circuits Co., Ltd, ditubuhkan di Shenzhen, China pada bulan April, 2007. Kami adalah salah satu pengeluar dan pengeksport terkemuka FPC (Flexible Printed Circuit), Rigid Flex PCB, PCBA, pengeluaran perakitan SMT dan pemasaran.
2. Kapasiti Pengilangan PCB yang fleksibel
Lapisan: 20 (termasuk 12layer)
Line wideth / space (mil) dalam innerlayer: 3/3, 3.5 / 3.5
Nisbah aspek: 20: 1 (PTH); 1: 1 (vias buta)
Min. lubang lubang penggerudian (mil): 6 (mekanikal); 4 (laser)
Jarak dari penggerudian ke konduktor (mil): 6
Toleransi kawalan impedans (+/-): 10%
3.Mengapa Uniwell
Ramai pelanggan memberitahu kami bahawa sebab yang paling penting mereka kembali dan mengesyorkan kami kepada pasangan atau kawan mereka adalah kebolehpercayaan kami. Mereka boleh yakin dan menjaga keamanan untuk menjadikan papan PCB mereka di syarikat kami.
1) Pengeluaran kos PCB yang kompetitif
Kami menawarkan papan PCB yang berkualiti tinggi pada kos yang kompetitif, kerana kita tahu pentingnya kos untuk kejayaan produk. Kami mempunyai kawalan kos untuk setiap proses untuk menyediakan kos rendah pelanggan kami.
2) Papan litar berkualiti tinggi yang ditawarkan
PCB berkualiti tinggi kami keluar daripada bahan mentah yang kami pilih, peralatan canggih yang kami gunakan, kawalan proses yang kami ikuti, pengurusan yang memenuhi syarat dan semua profesional kami yang kami ada.
3) Perkhidmatan lebih daripada pembuatan papan litar bercetak
Kecuali pembuatan papan litar bercetak (PCB), kami menawarkan juga pemasangan PCB, dan prototipe PCB, Massa PCB produksi, PCB tegar, PCB fleksibel, PCB tegar-Flex, PCB LED, Logam PCB teras, Base PCB Aluminium, lapisan PCB, PCB Tg Tinggi, HDI PCB, PCB Seramik, Rogers PCB, Isola PCB, Perkhidmatan Stensil Laser dan lain-lain. Semua yang kami berusaha untuk memperluaskan PCB kami adalah untuk menjimatkan masa dan wang untuk anda dan menyediakan perkhidmatan yang lebih komprehensif untuk anda.
4) Pemulihan cepat dan tindak balas yang cepat
Kami menyediakan perkhidmatan PCB pemulihan yang cepat dan tindak balas yang cepat untuk siasatan PCB. Untuk prototaip PCB dua sisi, kami menyokong perkhidmatan 12 jam yang cepat.
5) Pemeriksaan reka bentuk DFM PCB percuma
Kami mempunyai pasukan kejuruteraan profesional untuk menyediakan sokongan kejuruteraan penuh untuk pelanggan. DFM percuma membantu menjimatkan kos dan mengurangkan masalah yang berpotensi semasa pembuatan PCB.
4. Carta kerangka FPC
5.FAQ
Q: Apakah lubang microvia?
Menurut definisi baru dalam IPC-T-50M, microvia adalah struktur buta dengan nisbah aspek maksimum 1: 1, menamatkan tanah sasaran dengan kedalaman tidak lebih daripada 0.25mm diukur dari kerangka tanah menangkap struktur tanah sasaran.
S: Apa yang dimaksudkan dengan buta melalui lubang?
Ia adalah lubang yang berjalan dari lapisan luar ke lapisan dalaman, tetapi tidak melalui keseluruhan PCB. Lubang-lubang ini boleh digerudi secara mekanikal atau menggunakan teknologi laser. Imej di titik 1 menunjukkan buta laser yang dibor melalui.
S: Apa yang dimaksudkan dengan lubang yang dikebumikan?
Ini adalah lubang yang berjalan antara satu atau lebih lapisan dalaman. Mereka biasanya digerudi secara mekanikal.
