1. menggambarkan produk
Spesifikasi:

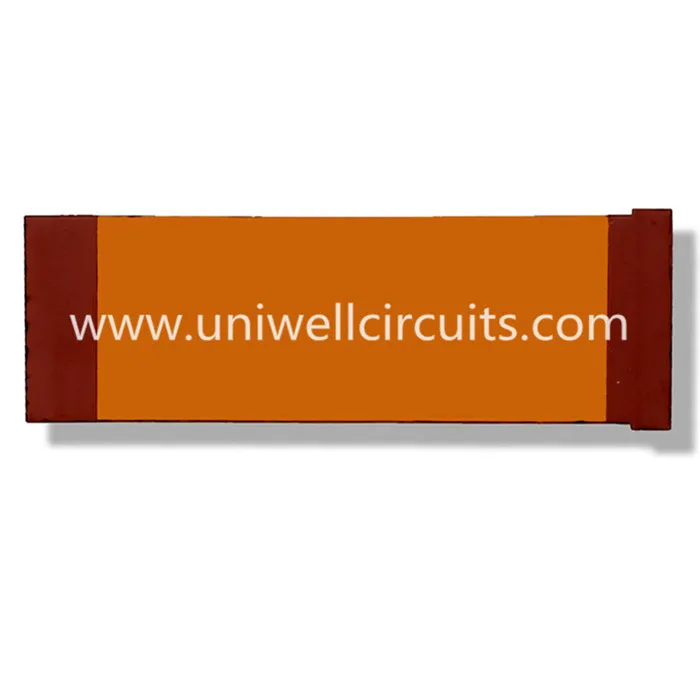

Papan fleksibel + PI Stiffener
Memperkuat: tetulang lembaran keluli positif dan negatif 0.15mm.
Proses pembuatan: salutan pateri, plating - plating, lapisan lapisan, jenis bersalut filem, rintangan - pelindung jenis kimpalan.
Rawatan permukaan: emas (emas) 1 ~ 2 inci mikro.
Jarak minimum garis / jarak minimum: 0.06mm / 0.09mm.
Uniwell menghormati pembekal yang sangat baik oleh banyak syarikat besar di atas lautan. semua jenis perkhidmatan boleh ditawarkan termasuk pemasangan PCB dan PCB selama lebih dari 10 tahun yang sangat dihargai oleh pelanggan kami.
2. Maklumat syarikat
1) Uniwell Circuits Co., Ltd, ditubuhkan di Shenzhen, China pada bulan April, 2007. Uniwell Circuits adalah tumpuan perusahaan berteknologi tinggi pada reka bentuk, pembangunan, pembuatan dan jualan PCB bermuka dua & multilayer berketepatan tinggi (Lembaga Litar Bercetak ) khas dalam giliran cepat, prototaip, jumlah sederhana dan besar. Kami sedang giat berusaha untuk peningkatan dan inovasi, memberikan harga litar bercetak berkualiti dan berdaya saing kos efektif tetapi tidak pernah melupakan perlindungan alam sekitar pada masa yang sama. Dengan lebih banyak kepercayaan dan sokongan dari pelanggan kami, kami adalah pengeluar terkemuka produk PCB & PCBA.
2) Pertubuhan
3. pandangan kilang kami
4.FPC pengeluar keupayaan teknologi
Lapisan: 20 (termasuk 12layer)
Line wideth / space (mil) dalam innerlayer: 3/3, 3.5 / 3.5
Nisbah aspek: 20: 1 (PTH); 1: 1 (vias buta)
Min. lubang lubang penggerudian (mil): 6 (mekanikal); 4 (laser)
Jarak dari penggerudian ke konduktor (mil): 6
Toleransi kawalan impedans (+/-): 10%
5.FPC struktur-flex & tegar
Struktur | Kelebihan | Kelemahan | |
Papan lenturan dan papan lenturan tanpa laminasi | Lem sebagai adhensive, tutup filem pada lapisan flex penuh. | Kos bahan rendah, teknologi mudah. | Bahan menggunakan termperature rendah, kebolehpercayaan dan stablity tidak baik. |
Laminasi papan lenturan & tegar | PP sebagai adhensive, menutup filem pada lapisan flex separa | Menggunakan temperatrue adalah tinggi, kebolehpercayaan adalah baik. | Kos bahan adalah tinggi, teknologi rumit. |
