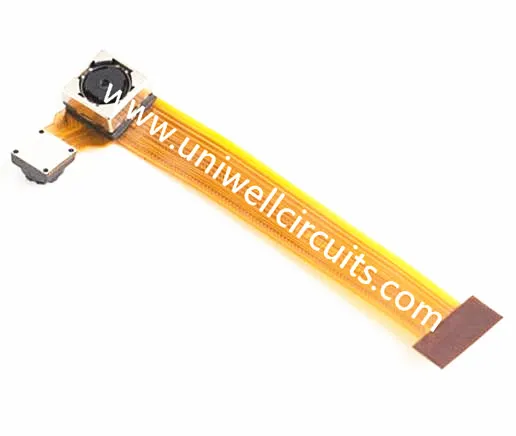

Kawalan Sensor Single Sided Flexible PCB
1. menggambarkan produk
Spesifikasi
Nama: Sensor kawalan satu sisi PCB fleksibel
lapisan: 1
Ketebalan: 0.12 mm
Bahan: bahan elektrolitik bebas-gel dua sisi.
Ketebalan tembaga: 1/2 OZ
Rawatan permukaan: 1 rendaman mikro.
Jarak minimum garis / jarak minimum: 0.15mm / 0.075mm.
FR4 mengukuhkan ketebalan: 0.3mm.
Permohonan: Kawalan sensor
Biarkan tenaga beli litar Uniwell berfungsi untuk anda untuk mendapatkan kos PCB yang paling rendah!
Ketika datang untuk mencari harga terbaik di pasaran, biarkan Uniwell mencari fabrikasi PCB kos rendah yang tepat untuk anda. Fabrikasi PCB murah bukan matlamat kami; murah yang berkualiti tinggi!
Beritahu pakar kami apa yang anda perlukan dan kami akan memberikan anda penyelesaian fabrikasi dan pemasangan PCB yang betul. Kami bersedia dan bersemangat untuk menjadikan konsep anda menjadi kenyataan.
Aplikasi 2.FPCB
FPCB digunakan secara meluas dalam digunakan secara meluas dalam komunikasi, rangkaian, produk digital, kawalan perindustrian, penjagaan perubatan, aeronautik & angkasawan, medan pertahanan & ketenteraan, dan sebagainya.
3. Keupayaan kami
Kami boleh mengubah pesanan pembuatan PCB fleksibel anda secepat 24 jam.
Lapisan: 20 (termasuk 12layer)
Line wideth / space (mil) dalam innerlayer: 3/3, 3.5 / 3.5
Nisbah aspek: 20: 1 (PTH); 1: 1 (vias buta)
Min. lubang lubang penggerudian (mil): 6 (mekanikal); 4 (laser)
Jarak dari penggerudian ke konduktor (mil): 6
Toleransi kawalan impedans (+/-): 10%
4. Kurang pengetahuan --- Bagaimana untuk membersihkan PCB
Papan litar bercetak, terutama yang digunakan dalam PDA (pembantu digital peribadi) seperti telefon bimbit, mendapat banyak penyalahgunaan. Selain mengumpul habuk dan kotoran yang menembusi kes-kes telefon bimbit, pembaca e-book dan peranti tangan yang serupa PCB telah diketahui mengalami rendaman dalam dan percikan dari cecair dalam penggunaan sehari-hari. Hasilnya, industri perkhidmatan telah muncul untuk menyediakan perkhidmatan pembersihan dan pembaikan untuk PCB tertakluk kepada pencemaran tetapi tidak pecah fizikal dalam PDA dan peranti yang lebih besar.
Pembersihan Lembaga Litar Bercetak (PCB) untuk memberi perkhidmatan kepada produk yang tinggi adalah sebagai proses yang halus seperti membuat papan. Sambungan boleh rosak, komponen longgar dan bahan berkompromi jika kaedah pembersihan yang salah digunakan. Untuk mengelakkan masalah ini, anda perlu mengambil perhatian yang sama dalam memilih kaedah pembersihan yang betul seperti yang anda lakukan semasa merancang, menentukan dan menghasilkan papan di tempat pertama.
Apakah perangkap tersebut dan bagaimana anda boleh mengelakkannya?
Di bawah ini kita akan meneroka pilihan pembersihan PCB terbukti dan beberapa pendekatan yang anda mungkin mahu lelah.
Jenis pencemar yang berlainan
Terdapat pelbagai bahan pencemar yang boleh terkumpul di PCB. Menyerang masalah yang menyinggung dengan kaedah yang sepadan dengan betul akan menjadi lebih berkesan dan berkesan, dan menyebabkan sakit kepala yang lebih sedikit. Bahan pencemar (Debu, kotoran)
Salah satu kejadian yang paling biasa ialah pengumpulan kotoran atau habuk di dalam atau di sekitar PCB. Perlahan-lahan menggunakan berus kecil, halus, seperti berus cat kuda, boleh mengeluarkan kotoran dan habuk tanpa menjejaskan komponen. Terdapat batasan di mana walaupun berus terkecil boleh dicapai, seperti di bawah komponen.
Udara termampat boleh mencapai banyak kawasan tetapi boleh merosakkan sambungan penting, jadi ia harus digunakan dengan penjagaan yang melampau.
Pembersih vakum yang direka khas untuk komponen elektronik juga merupakan pilihan tetapi tidak boleh sampai ke mana-mana.
Pencemar basah (kotoran, minyak waxy, fluks, soda)
Operasi suhu tinggi boleh menyebabkan beberapa komponen yang dilapisi dalam lilin untuk menjadi magnet untuk debu dan kotoran, menyebabkan kotoran tidak dapat dihapuskan dengan berus atau vakum. Atau produk mendapat mandi soda melekit, membuat papan kekacauan. Sama ada, bahan-bahan ini perlu ditangani sebelum ia membina dan menjejaskan prestasi.
Kebanyakan kotoran boleh dikeluarkan dengan agen pembersih, seperti isopropil alkohol (IPA) dan Q-tip, berus kecil atau kain kapas bersih. Membersihkan PCB dengan pelarut seperti IPA hanya boleh dilakukan dalam persekitaran yang dibersihkan dengan baik, sesuai dengan hud.
Air demineralisasi boleh digunakan sebagai alternatif. Pastikan keluarkan kelembapan yang berlebihan dan keringkan dengan betul papan (beberapa jam di dalam ketuhar suhu rendah dengan berkesan boleh keluarkan kelembapan sisa).
Terdapat beberapa agen pembersih PCB yang tersedia secara komersil selain daripada IPA, dari aseton hingga bahan kimia yang dibuat untuk pembersihan elektronik. Ejen pembersih yang berbeza boleh menangani jenis pencemar tertentu, seperti fluks solder atau lilin. Perlu diingat bahawa agen pembersihan kasar boleh mengeluarkan tanda komponen atau menyebabkan kerosakan pada plastik atau jaket kapasitor elektrolisis, atau komponen eksotik lain seperti sensor kelembapan, jadi pastikan anda tidak menggunakan agen pembersih yang terlalu kuat. Sekiranya anda boleh, uji pembersih pada komponen lama atau penyambung yang anda tidak perlu pastikan anda tidak berbuat lebih banyak daripada kebaikan.
Pembersihan PCB ultrasonik
Mesin pembersihan ultrasonik menggunakan frekuensi tinggi untuk menyebabkan peronggaan; letupan ganas berbilion gelembung minit dalam penyelesaian pembersihan yang terkandung dalam tangki pembersih ultrasonik. Gelembung dibuat oleh transduser yang terikat ke bawah tangki dan teruja dengan frekuensi ultrasonik oleh generator. Kejatuhan gelembung ini meletupkan bahan pencemar di permukaan bahagian yang dibersihkan.
Ultrasonik boleh ditakrifkan sebagai gelombang bunyi yang mempunyai frekuensi di atas had atas julat normal pendengaran manusia, iaitu kira-kira 20 kilohertz (20 kHz atau 20,000 kitaran sesaat). Walaupun itu benar, pembersih ultrasonik apabila beroperasi boleh didengar kerana tindakan yang dicipta oleh apa yang kita panggil peronggaan ultrasonik.
Teknik ini telah hilang kelonggaran sebagai kaedah pembersihan kerana ia boleh menyebabkan kerosakan kepada komponen atau melonggarkan sambungan, bersama-sama dengan kotoran dan kotoran. Malah, NASA telah mengeluarkan arahan bahawa ia tidak lagi menggunakan pembersihan ultrasonik (halaman 31, bahagian 7.1.4) kerana ia secara tidak sengaja boleh menyebabkan pemisahan topi komponen komponen dan sebenarnya menyebabkan kerosakan pada wayar ikatan dan pad wayar bon dalaman ke IC melalui pengaliran ultrasonik tenaga ultrasonik melalui bingkai timbal bersepadu bersepadu.
Bahawa dikatakan, masih ada tempat untuk aplikasi pembersihan ultrasonik. Proses pembersihan ultrasonik boleh mencapai yang paling sukar, sukar untuk mencapai tempat-tempat di bawah komponen kepadatan tinggi pada kebanyakan bahagian mana-mana papan litar. Ini tidak berlaku untuk peranti SMD yang mempunyai jurang kecil yang lebih kecil daripada pekali ketegangan permukaan cecair pembersih. Bagaimanapun, proses itu cepat dan terdapat banyak mesin berkapasiti tinggi yang tersedia untuk menangani keperluan pembersihan volum tinggi.
Kesimpulannya
Terdapat syarikat yang mengkhususkan diri dalam pembersihan PCB. Perhatikan bahawa kami (Uniwell Circuits) tidak menyediakan perkhidmatan pembersihan PCB! Kami adalah penyedia high-end pembuatan dan pemasangan PCB.
Bergantung pada keperluan anda - seperti kuantiti papan yang tinggi, apa yang perlu dibersihkan dan betapa lembutnya lembaga itu - boleh menghantar anda mencari sumber luar untuk keperluan pembersihan anda.
Sekiranya anda sentiasa mempunyai masalah dengan papan yang perlu dibersihkan, mungkin terdapat sesuatu yang lebih penting dalam proses reka bentuk atau pembuatan yang perlu diperiksa. Jurutera perunding kami dapat membantu anda menentukan masalah dan merangka penyelesaian jangka panjang untuk memastikan PCB tetap bersih dan dalam toleransi operasi.
Pembersihan PCB tidak perlu menjadi tugas yang menakutkan. Memastikan nasihat dan nasihat di atas akan membantu memastikan kerja pembersihan dilakukan dengan betul.
