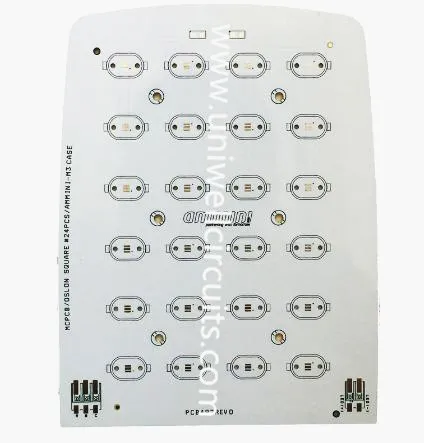

papan litar aluminium dua sisi
1. Pengeluaran pengeluaran
Butiran untuk papan litar aluminium dua sisi | |
Nama bahagian: | papan litar aluminium dua sisi |
Bahan asas: | Laminate asas aluminium |
Kiraan lapisan: | 2 lapisan |
Ketebalan tembaga: | 1oz atau 35um |
Ketebalan papan selesai: | 1.6mm |
Warna masker solder: | Foto Cecair Putih Soldermask Imej (LPI) |
Warna legenda: | tidak |
Permukaan selesai: | OSP |
Profil: | CNC + V-CUT |
Kekonduksian terma: | 1.0W / mK |
Lapisan bertebat terlindung voltan | ≥3KV |
Kawasan permohonan: | Lampu LED |
Ciri papan litar aluminium
1) Kekonduksian terma yang tinggi
2) mempunyai kalis api yang sangat baik
3) kekuatan mekanikal yang tinggi
4) kestabilan dimensi
5) sink haba yang sangat baik
6) perisai elektromagnet, dan sebagainya.
2. Maklumat syarikat
Sebagai pengeluar PCB berasaskan PCB yang lama, Uniwell mengeluarkan pelbagai jenis PCB, termasuk PCB sisi tunggal, PCB sisi ganda dan pelbagai lapisan PCB, sehingga lapisan 32. Produk pelbagai kami MCPCB, CEM-3 PCB, FR-4 PCB digunakan secara meluas untuk Lampu LED, bekalan kuasa, pemeteran, komunikasi, elektronik lain.
3. Sejarah
4. Mengapa anda perlu memilih Uniwell sebagai pembekal anda?
5.Little pengetahuan --- Pengetahuan asas substrat aluminium LED.
Pelesapan haba LED adalah sakit kepala yang terbesar bagi pengeluar LED. Pelesapan LED yang berleluasa aluminium adalah sejenis pengaliran haba bekalan preface, LED untuk memanaskan papan dasar pelesapan, modul penyejukan, ia dapat menambah kawasan LED di bawah, tambah pelesapan panas luas, terutamanya terdiri daripada litar tembaga foil / serbuk seramik + polimer / aluminium plat.Heat dissipation substrat mempunyai kekonduksian haba yang tinggi, keselamatan, perlindungan alam sekitar dan fungsi-fungsi lain dalam aplikasi industri LED. Berikut adalah litar chengzhiyi, LTD. Untuk memperkenalkan substrat aluminium LED dengan maklumat aluminium. Oleh kerana kekonduksian haba yang tinggi dan pelesapan haba aluminium, ia boleh digunakan untuk mengeksport haba dalaman. SUBDAT aluminium plat adalah plat tembaga bersalut logam biasa dengan kekonduksian haba yang sangat baik, penebat elektrik dan pemprosesan mekanikal. Apabila mereka bentuk, cuba dapatkan PCB dekat dengan asas aluminium, dan kemudian mengurangkan rintangan haba pelekat mengisi.
Lapisan litar (yakni kerajang tembaga) biasanya dengan lekukan cetakan lekukan, bahagian-bahagian komponen sambungan bersama, biasanya, lapisan litar yang membawa arus memerlukan keperluan bakat, maka kita harus menggunakan foil tembaga yang lebih tebal, ketebalan biasanya 35 mikron hingga 280 penebat termal adalah lokasi kemahiran teras plat aluminium LED, biasanya terdiri daripada seramik khas yang mengisi polimer khas, rintangan haba yang kecil, fungsi viskoelastik yang sangat baik, dengan penuaan haba, boleh menerima tekanan mekanikal dan haba.
Lapisan penebat haba dari substrat aluminium LED yang berfungsi tinggi digunakan untuk menjadikannya mempunyai kekonduksian terma yang sangat baik dan kekuatan tinggi penebat elektrik. Lapisan metrik adalah komponen sokongan aluminium plat LED, permintaan dengan kekonduksian haba yang tinggi, biasanya plat aluminium, juga boleh digunakan tembaga (tembaga boleh membekalkan kekonduksian terma yang sangat baik), sesuai untuk penggerudian, tebukan dan amalan geseran dan pemotongan seperti pemprosesan mekanikal. Data PCB mempunyai kelebihan tidak dapat dibandingkan dengan data lain. Unsur-unsur kuasa yang sesuai untuk SMT. Tanpa radiator, jumlahnya dikurangkan, kesan penyejukan adalah sangat baik, fungsi penebat yang sangat baik dan fungsi mekanikal.
