Lembaga kawalan rentak frekuensi tinggi
1. penerangan produk
Spesifikasi

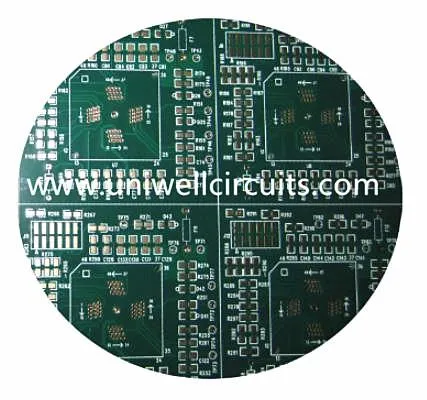

Lembaga kawalan rentak frekuensi tinggi
Lapisan: 2
Ketebalan: 1.6 +/-0.1 mm
Saiz: 108.82 mm * 88.56 mm
Lembaga terpakai: FR4.
Minimum aperture: 0.3 mm.
Rawatan permukaan: bersalut emas.
Teknologi Khas: kawalan galangan
Uniwell mempunyai pengalaman yang kaya dalam pengilangan PCB kawalan
100% memadankan keperluan pelanggan dengan kualiti yang tinggi.
2. keupayaan kilang
Kilang Shenzhen
Bahan | FR4, CEM-3, teras logam, |
Halogen percuma, Rogers, PTFE | |
Max. Penamat saiz papan | 1500X610 mm |
Min. ketebalan Pengarah | 0.20 mm |
Max. Ketebalan Lembaga | 8.0 mm |
Dikebumikan/buta melalui (bukan salib) | 0.1 mm |
Bidang aspek | 16:01 |
Min. penggerudian saiz (Mekanikal) | 0.20 mm |
Toleransi PTH/menekan Fit lubang/NPTH | +/-0.0762 mm/+/-0.05mm/+/-0.05mm |
Max. Kiraan lapisan | 40 |
Max. tembaga (dalaman/luaran) | 6OZ/10 OZ |
Toleransi gerudi | +/-2mil |
Lapisan untuk pendaftaran lapisan | +/-3mil |
Min. garisan lebar/Ruang | 2.5/2.5 juta |
BGA Pitch | 8mil |
Rawatan permukaan | HASL, memimpin percuma HASL, |
ENIG, rendam Perak/tin, OSP |
Kilang Jiangmen
Bahan | FR4 (yang normal atau tinggi TG atau halogen percuma) |
CEM-3 Al berasaskan | |
Max. Penamat saiz papan | 540X620 mm |
Min. ketebalan Pengarah | 0.20 mm |
Max. Ketebalan Lembaga | 8.0 mm |
Dikebumikan/buta melalui (bukan salib) | 0.2 mm |
Bidang aspek | 12:01 |
Min. penggerudian saiz (Mekanikal) | 0.20 mm |
Toleransi PTH/menekan Fit lubang/NPTH | +/-0.0762 mm & +/-0.05mm & +/-0.05mm |
Max. Kiraan lapisan | 12 |
Max. ketebalan tembaga | 3 OZ bahagian dalam lapisan dalam/4OZ bahagian luar |
Sasaran toleransi gerudi | +/-2mil |
Lapisan untuk pendaftaran lapisan | +/-3mil |
Min. garisan lebar/Ruang | 4/4mil |
BGA Pitch | 10mil |
Rawatan permukaan | HASL, memimpin percuma HASL, |
ENIG (+ G/F), rendam Perak/tin OSP, topeng Peelable, pes karbon |
