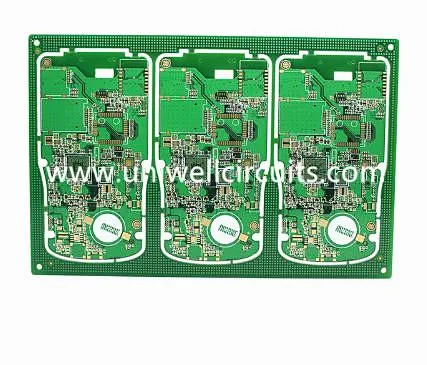

Kawalan impedans frekuensi tinggi PCB
1. menggambarkan produk
Spesifikasi
Kawalan impedans frekuensi tinggi PCB
Lapisan: 2
Ketebalan: 1.6 + / - 0.1 mm
Saiz: 108.82 mm * 88.56 mm
Papan yang digunakan: FR4.
Aperture minimum: 0.3mm.
Rawatan permukaan: saduran emas.
Teknologi khas: kawalan impedans
Uniwell mempunyai pengalaman yang kaya dalam pengilangan PCB Impedance,
100% memenuhi keperluan pelanggan dengan kualiti yang tinggi.
2. Pengenalan Uniwell
1) Uniwell ditemui pada tahun 2007, Intech adalah salah satu pengeluar PCB Profesional dari Shenzhen of China, yang mempunyai dua cabang SHENZHEN UNIWELL CIRCUITS CO., LTD. dan Jiangmen UNIWELL CIRCUITS CO., LTD.
2) memenuhi standard pembuatan antarabangsa tertinggi dengan diluluskan untuk sijil kualiti ini: ISO9001, ISO14001, TS16949. Kami adalah UL yang diperakui untuk pengeluaran PCB tunggal, dua sisi dan multilayer tunggal, dan mematuhi semua keperluan untuk piawaian IPC dan ROHS.
3) 40% dari penjualan kami adalah jualan dan eksport luar negeri ke Eropah, Amerika Serikat dan Asia.
4) Kebanyakan papan kami digunakan untuk produk EMS, perindustrian, kuasa, perubatan dan lain-lain.
3.Uniwell kelebihan:
1) Kami melakukan PCB dari double side hingga 40-layer Multilayer PCB, pekerjaan HDI.
2) Jika anda mempunyai pesanan ulang dari pembekal lain, dan anda ingin memindahkan ke Uniwell, kami akan menawarkan harga terbaik.
3) Kecuali kualiti yang sangat baik dan perkhidmatan profesional, kami juga membayar setiap butiran untuk pelanggan kami, contohnya pakej untuk menggunakan pek Desiccant & indicator kelembapan dalam pek dimeteraikan untuk melindungi PCB.
4) Bahan: Kami mempunyai bahan FR4 TG135 / TG158 / TG180 dalam stok, juga mempunyai CEM3 / ROGERS / ARLON / ISOLA
5) PCB tegar / flex / flex-tegar dengan UL diluluskan.
6) Fleksibel, cepat maklum balas untuk pelanggan sentiasa.
7) Tawaran yang cepat akan kurang dari 4 jam, Beberapa pertanyaan mendesak segera yang boleh kami tawarkan dalam tempoh 1 jam.
4. Persijilan
5. Pembungkusan & penghantaran
Pembungkusan sebagai standard:
Penghantaran
Kami biasanya dihantar oleh DHL, FEDEX, UPS, TNT, juga kami boleh menghantar dengan keperluan klien.
6. Pengetahuan yang kurang --- Galangan terkawal
Apakah impedans?
Impedans adalah gabungan kapasitans dan induktansi litar ketika dikendalikan pada frekuensi tinggi. Walaupun juga diukur dalam Ohms, ia agak berbeza daripada rintangan yang merupakan ciri DC. Impedans adalah ciri AC, yang bermaksud bahawa ia berkaitan dengan kekerapan, rintangan tidak.
Apakah impedans yang terkawal?
Kecuali anda telah direka dengan teliti jejak dan persekitarannya, impedans biasanya "tidak terkawal", yang bermaksud bahawa impedans akan berbeza dari nilai ke titik sepanjang jejak.
Pada frekuensi tinggi, jejak PCB tidak bertindak seperti sambungan mudah, impedans terkawal membantu kami memastikan bahawa isyarat tidak rosak ketika mereka melayari PCB.
Pada asasnya, impedans terkawal adalah padanan sifat bahan substrate dengan dimensi jejak dan lokasi untuk memastikan impedans isyarat jejak berada dalam peratusan tertentu nilai tertentu. Papan impedans yang dikendalikan menyediakan prestasi frekuensi tinggi yang boleh diulang.
Bila menggunakan impedans terkawal
Apabila isyarat mesti mempunyai impedans tertentu untuk berfungsi dengan betul, impedans terkawal harus digunakan. Dalam aplikasi frekuensi tinggi yang sepadan dengan impedans jejak PCB adalah penting dalam mengekalkan integriti data dan kejelasan isyarat. Jika impedans jejak PCB yang menyambungkan dua komponen tidak sepadan dengan impedans ciri komponen, mungkin terdapat peningkatan masa bertukar dalam peranti atau litar. Terdapat juga ralat rawak.
Apa yang menentukan impedans terkawal?
Impedans ciri jejak PCB biasanya ditentukan oleh reaktansi, rintangan, dan konduktans induktif dan kapasitifnya. Faktor-faktor ini adalah fungsi dimensi fizikal jejak, pemalar dielektrik bahan substrat PCB, dan ketebalan dielektrik. Biasanya PCB jejak impedans boleh berkisar dari 25 hingga 125 ohm. Nilai impedans yang dihasilkan daripada struktur PCB akan ditentukan oleh faktor-faktor berikut:
- lebar dan ketebalan jejak isyarat tembaga (atas dan bawah)
- ketebalan bahan teras atau prepreg di kedua-dua belah jejak tembaga
- pemalar dielektrik bahan teras dan prepreg
- jarak dari ciri tembaga lain
