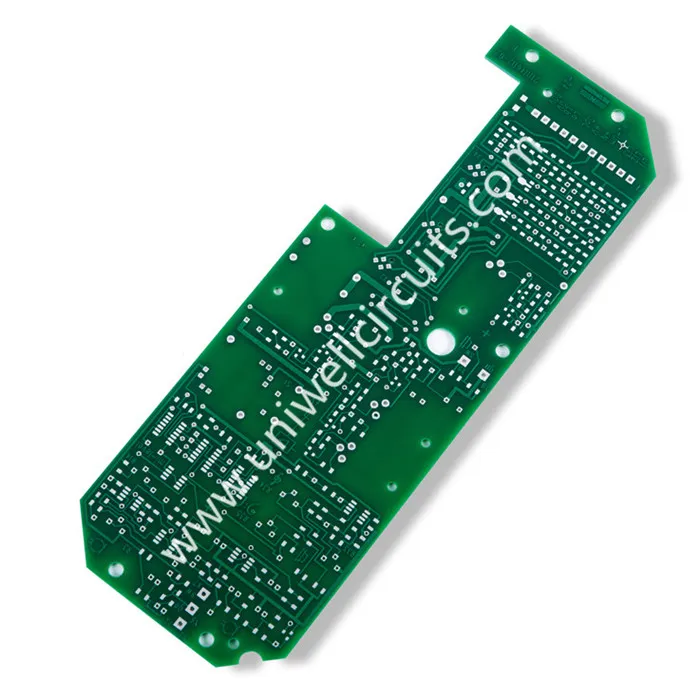

Kawalan Motor PCB
1. Penerangan produk
Spesifikasi:
Bahan: FR-4
Ketebalan papan: 1.6 mm
Berat tembaga: 1oz
Ketebalan tembaga: 18um
Surface selesai: lead free HASL
FR-4 (atau FR4) adalah gelaran kelas NEMA untuk bahan laminat epoksi bertetulang kaca. FR-4 adalah bahan komposit yang terdiri daripada kain gentian kaca tenunan dengan pengikat resin epoksi yang tahan api (pemadam sendiri). Ini adalah bahan biasa di Uniwell, kami sentiasa mempunyai bahan semacam ini dalam stok. Jika anda menghantar pengeluaran jumlah kepada kami, anda tidak perlu risau kekurangan bahan.
2.PCB spesifikasi:
| Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
3. Tips Pembelian:
a.For order PCB, sila berikan fail Gerber atau * pcb file. Sebarang butiran juga dialu-alukan jika tiada fail Gerber, multilayer PCBA.
sampel b.PCB, jumlah PCB volum yang rendah, pengeluaran besar-besaran PCB semuanya diterima.
c.For order PCBA, (Control Car Pcb) sila berikan fail Gerber, * .pcb dan Senarai BOM.
d.Rekalan kejuruteraan dan perkhidmatan klon PCB boleh dibekalkan dengan papan litar bercetak anda yang dibekalkan.
e.Any soalan, dialu-alukan untuk menghubungi kami dengan menghantar pertanyaan. Kepuasan anda adalah usaha kami.
4.FAQ
Q: Bolehkah saya mempunyai LOGO saya pada produk?
Ya sudah tentu. Kita boleh laser logo anda pada produk.
Q: negara mana yang anda bekerjasama?
Dari sekarang, kami telah bekerjasama dengan Amerika Syarikat, Rusia, Eropah, Pakistan, Singapura, Jerman, Argentina, Australia dan sebagainya.
Q: Apakah istilah penghantaran standard?
Syarat penghantaran EXW, FCA, FOB, DDU dan lain-lain semuanya boleh didapati berdasarkan setiap petikan.
Q: Apakah stensil pcb?
Ia adalah plat keluli nipis, terdapat banyak lubang pad padanya. Yang kosong hanya tulis pad dan lokasi pad pcb betul-betul menjerit. Perkara ini adalah mesin automatik atau separa automatik yang dipasang pada cip yang digunakan. Perlindungan mesh keluli pada papan, kemudian berus paste, pada pad solder papan litar seperti itu, kemudian letakkan komponen pada. Tungku pemanasan di dalam rumah, mereka mengasah lebih baik.
