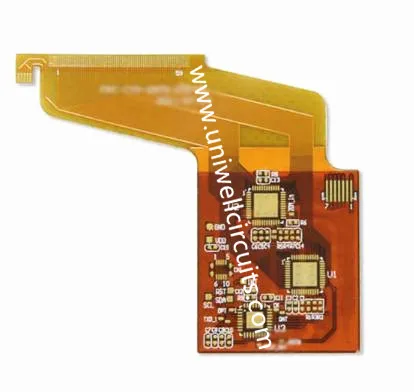

Papan litar lubang fleksibel yang dikebumikan
1. menggambarkan produk
Spesifikasi
Bilangan lapisan: 4 lapisan
Ketebalan: 2.0 mm
Bahan: 1 / 3oz tiada elektrolisis gel
Ketebalan tembaga: 1 / / 2 oz
Rawatan permukaan: emas rendaman
Jarak minimum talian / jarak baris: 0.096mm / 0.1mm
PI memperkukuhkan ketebalan: 0.1mm
Teknologi khas: lubang yang dikebumikan
Permohonan: rawatan perubatan, kawalan perindustrian, dan lain-lain.
Hampir segala-galanya yang kami bina di Litar Bercetak adalah lenturan tegar atau pembinaan litar fleksibel. Kami telah melakukannya sejak 2007, jadi kami mempunyai tumpuan dan pengalaman untuk membantu anda membuat kejayaan produk anda untuk berjaya.
Litar Flex tegar memberikan anda alat yang unik untuk membawa idea pembungkusan anda yang inovatif ke pasaran, dan untuk memisahkan produk anda dari orang ramai. Flex tegar memberikan anda keupayaan untuk merancang litar anda agar sesuai dengan peranti, dan bukannya membina peranti agar sesuai dengan papan litar.
2.pensijilan kami
Papan Litar Bercetak digunakan dalam tentera, ruang angkasa, dan aplikasi perubatan, di mana tidak ada pilihan untuk kegagalan. Kami disahkan kepada ISO 9001: 2008 dan UL E314500. Kebolehpercayaan teknologi kami dibina ke dalam produk anda.
3. Keupayaan kami
Di Litar Bercetak kami suka cabaran, dan kami ingin bekerja dengan anda untuk menghasilkan kelenturan tegar atau litar fleksibel anda yang seterusnya. Minta untuk melihat beberapa contoh kerja kami, dan bagaimana kami telah memberikan pereka pakej inovasi, kepadatan litar, kebolehpercayaan, tumpuan, pensijilan, dan perkhidmatan mesra yang diperlukan untuk bersaing dalam pasaran elektronik hari ini.
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
4. Dalam papan litar bercetak yang fleksibel, Uniwell menawarkan:
● Papan litar bercetak dengan kawasan tegar, dan kawasan yang fleksibel dengan bilangan lapisan yang berkurangan
● Gabungan polyimide dan FR4, atau FR4 dan lamina nipis
● Papan litar bercetak yang fleksibel, yang menyambungkan papan tegar tanpa keperluan kabel atau penyambung, menyebabkan penghantaran isyarat yang lebih baik
● Dengan penduduk SMD dan underfill
● Semua permukaan yang biasa digunakan
