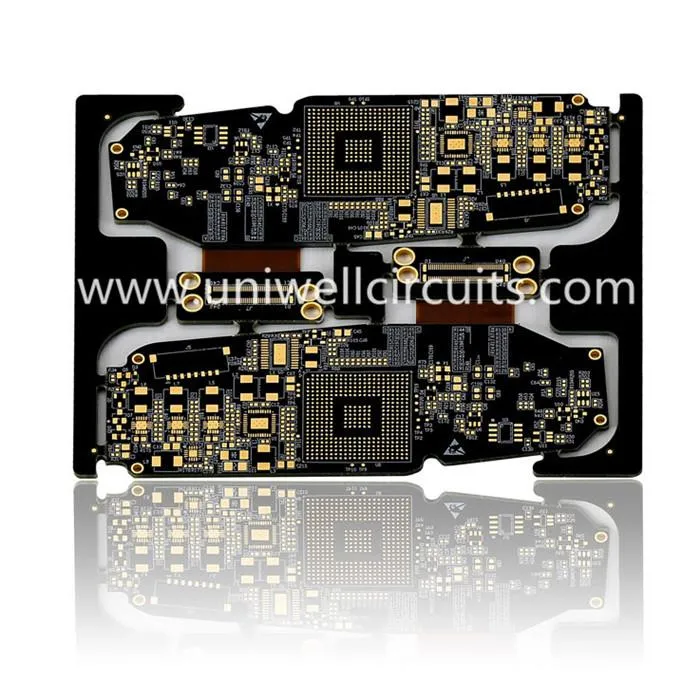

Telefon pintar Fleksibel pcb fleksibel
1. menggambarkan produk
Parameter:
10 lapisan papan tegar
Ketebalan papan: 1.5mm
Lebar garisan / ruang: 3 / 4mil
Jambatan pateri: 5mil
Uniwell, pembuatan khusus, membina litar flex kepada spesifikasi yang anda mahukan dengan prestasi yang boleh diramalkan dan kebolehpercayaan yang tinggi Litar tegar lentur (Pelbagai litar flex) menggabungkan litar flex dengan konduktor tegar seperti penyambung atau papan litar dan boleh didapati di aplikasi dari elektronik pengguna kepada sistem panduan pesawat udara.
2. talian pengeluaran
3. Kapasiti PCB rigid untuk prototaip
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
4.FMC kapasiti
Lapisan: 20 (termasuk 12layer)
Line wideth / space (mil) dalam innerlayer: 3/3, 3.5 / 3.5
Nisbah aspek: 20: 1 (PTH); 1: 1 (vias buta)
Diameter lubang Min.drilling (mil): 6 (mekanikal); 4 (laser)
Jarak dari penggerudian ke konduktor (mil): 6
Toleransi kawalan impedans (+/-): 10%
5. Pertimbangan aplikasi mungkin termasuk:
● Pakej rapat yang dipasang di mana sambungan elektrik diperlukan dalam 3 paksi (aplikasi statik).
● Sambungan elektrik di mana perhimpunan diperlukan untuk flex semasa penggunaannya (aplikasi dinamik).
● Berat aplikasi sensitif seperti peranti tangan, kapal terbang atau kapal angkasa di mana mereka mengganti kelebihan kabel yang lebih berat dan lebih besar.
● Dalam ruang yang dikehendaki aplikasi yang melarang penggunaan papan litar yang lebih tebal atau dawai memanfaatkan papan litar flex mempunyai beberapa kelebihan.
● Aplikasi prestasi tinggi di mana keperluan haba atau penebat menghalang bahan penebat khas.
Sebagai pengeluar Litar Flex utama, bekalan Uniwell dan menukarkan bahan nipis, fleksibel dan komposit tersuai melalui rantaian bekalan global. Kami menyediakan satu litar fleksibel litar halus tunggal dan berbilang lapisan di mana aplikasi memerlukan sambungan dalam pakej yang padat. Litar flex kami lebih kecil dan lebih ringan, dan boleh diintegrasikan dengan lancar ke hampir semua bentuk yang anda perlukan.
