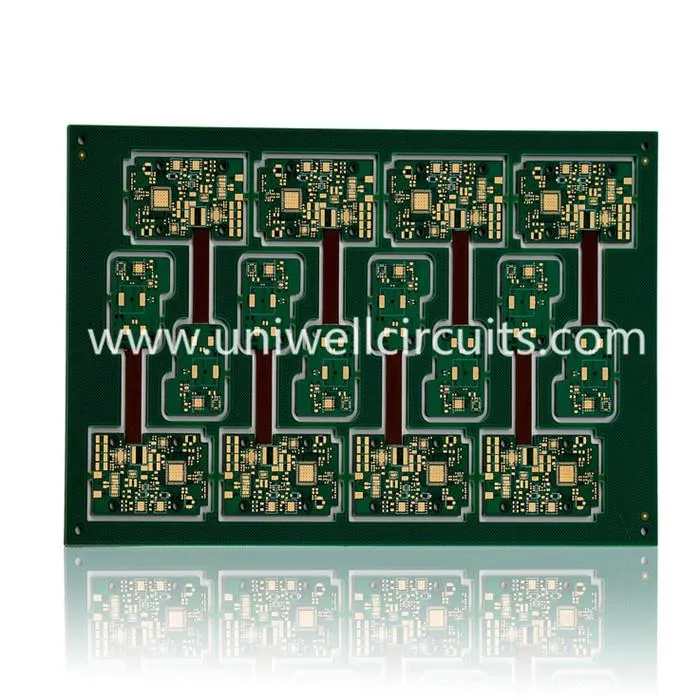

Telefon pintar Papan litar fleksibel tegar
1. menggambarkan produk
Parameter produk
lapisan: 8layer (dua lapisan flex)
Kelebaran papan: 1.6mm
Saiz Min.hole: 0.25mm
saiz: 132 * 164mm
Stffner: AL
Permohonan: Telefon pintar
Di Uniwell kami memahami keperluan teknikal anda sedang berkembang tetapi keperluan asas anda akan tetap sama; berkualiti tinggi secara konsisten: masa yang boleh dipercayai, kos rendah dan perkhidmatan responsif. Inilah tonggak falsafah perniagaan kami dan kami komited untuk memperbaiki perkhidmatan kami secara berterusan kepada para pelanggan kami.
2. Keupayaan dan Toleransi Lembaga Litar Cetak
Di bawah adalah keupayaan dan toleransi lembaga litar yang kita boleh buat saat ini.
Kami menawarkan ciri-ciri dan keupayaan yang sangat tinggi pada harga kompetitif:
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
3. Carta aliran pengeluaran
4. peralatan kami
Komponen kami adalah asal dan jenama baru. Kami menghendaki pembekal komponen kami menandatangani kontrak jaminan kualiti. Jika komponen mempunyai sebarang masalah atau palsu, Kami akan meminta pembekal untuk menggantikan atau menuntut.
Cool tags: papan litar fleksibel tegar telefon pintar, China, pembekal, pengilang, kilang, murah, disesuaikan, harga rendah, berkualiti tinggi, sebut harga
