Name: China Customized HDI Flex dan Litar Kaku Pembekal & Pengilang - Harga Kilang Langsung - Litar Uniwell
Brand: Uniwell
SKU: 53669955

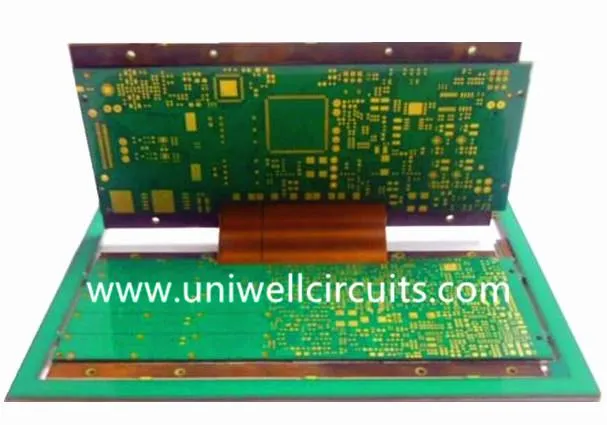

HDI Flex dan papan litar tegar

1. menggambarkan produk


Spesifikasi
lapisan: 18layer (8 lapisan flex)
Ketebalan papan: 3.3mm
Min.hole: 0.2mm
saiz: 190 * 177mm
HDI tembaga berasaskan

Uniwell mempunyai 10+ tahun pengalaman dalam pembuatan teknologi tegar. Kepakaran yang dihasilkan telah membina reputasi kukuh kami untuk kecemerlangan, terutama apabila penyelesaian yang sangat kompleks diperlukan. Kepakaran kami dalam litar tegar lentur akan memberi anda penyelesaian yang berkualiti tinggi dan khusus.

2. Keupayaan umum untuk papan litar flex:

Lapisan: 20 (termasuk 12layer
Line wideth / space (mil) dalam innerlayer: 3/3, 3.5 / 3.5
Nisbah aspek: 20: 1 (PTH); 1: 1 (vias buta)
Min. lubang lubang penggerudian (mil): 6 (mekanikal); 4 (laser)
Jarak dari penggerudian ke konduktor (mil): 6
Toleransi kawalan impedans (+/-): 10%

3. pembangunan teknologi

Didorong oleh pelanggan terdepan, Uniwell sentiasa berada di barisan hadapan dalam metodologi pembuatan PCB, dan kami telah berulang kali menetapkan tonggak teknologi penting.
P: Prototaip SV: Jilid Kecil M: Pengeluaran Massa

ITEM			2015	2016	2017	2018	2019
Lapisan	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Lebar garisan / ruang	Lapisan dalam	3 / 3mil	M
		2.5 / 2.5mil	P	SV	SV	M
		2 / 2mil			P	P	P
	Lapisan luar	3 / 3mil	SV	SV	M
		2.5 / 2.5mil		P	SV	M
		2 / 2mil			P	P	P
Min. saiz lubang penggerudian mekanikal		8mil	M
Min. saiz lubang penggerudian mekanikal		6mil	P	P	SV	SV	SV
Nisbah aspek	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Ketebalan tembaga	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12OZ				P	SV	SV
	selesai foil tembaga asimetri 1 / 6OZ		P	SV	M

ITEM			2015	2016	2017	2018	2019
Kawalan impedans	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Ketebalan papan selesai	Tebal	6.5mm	P	SV	M
		7.5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Nipis	0.15mm	SV	SV	SV	SV	SV
	Nipis	0.1mm		P	P	SV	SV
Maks. saiz papan selesai	Panjang	1200mm	P	P	SV	SV	SV
Maks. saiz papan selesai	Lebar	650mm	P	P	P	SV	SV
Min. Pembersihan lapisan dalaman	4layers	0.075mm		p	P	p	p
	8layers	0.1mm		p	P	p	p
	12layers	0.125mm		p	P	p	p

ITEM		2015	2016	2017	2018	2019
Technik Khas	Kapasitor / perintang yang dikebumikan		P	P	SV	SV
	Lembaga yang fleksibel		P	SV	SV	SV
	Kaunter menanggung + Blind dikebumikan VIA S (HDI)	P	P	SV	SV	SV
	PCB berasaskan 2 lapisan dan multilayer Aluminium	P	SV	SV	M
	Teras logam dan bahan PTFE digabungkan PCB	P	P	SV	SV	SV
	Hibrid menekan (Seramik teras + FR4 + teras inti)		P	SV	SV	SV
	PTFE pelbagai lapisan			P	P	P
	Hibrid separa menekan (FR4 + Seramik)	P	P	SV	SV	SV
	Technik PAD Bulldold Bulgy	P	P	SV	SV	SV
	Selesai Permukaan Selektif	P	SV	SV	SV	SV
	Technologi Slot Separuh / Separuh Slot	M
	Memotong mekanik Blind Via (diameter lubang tidak kurang dari 0.15mm)		P	P	P	P
	Technik Penggerudian Belakang	P	SV	SV	SV	SV
	Melalui PAD	M
	V-CUT melalui PTH	P	SV	M
	Slot / Hole Technics yang tidak normal (Countersink, Half Hole, Lubang skru, Lubang Kedalaman Kawalan, Counterbore, Papan Penyaduran Edge)	SV	M
	Multiple-Pressing (Tidak lebih daripada 4 kali)	SV	SV	SV	SV	SV

4. penggunaan FPC

Produk-produk Litar Uniwell digunakan secara meluas dalam komunikasi, rangkaian, produk digital, kawalan industri, penjagaan perubatan, aeronautik & angkasawan, bidang pertahanan & ketenteraan, dan sebagainya.

图片 27_ 副本 .jpg

5.Lampu waktu untuk prototaip dan giliran cepat
Uniwell mempunyai keupayaan untuk menawarkan perkhidmatan pantas, lapisan tunggal & dua, paling cepat dalam 3days; double layer flex & tegar, terpantas dalam 4days.

Item	Lembaga Flex & Tegar				Papan Flex
Item	Struktur biasa	Struktur multilayer	Struktur khas	Struktur HDI	Struktur biasa
Leadtime (hari)	6	8	10	12	3-6

Cool tags: HDI flex dan papan litar tegar, China, pembekal, pengilang, kilang, murah, disesuaikan, harga rendah, berkualiti tinggi, sebut harga

HDI Flex dan Lembaga Litar Rigid
