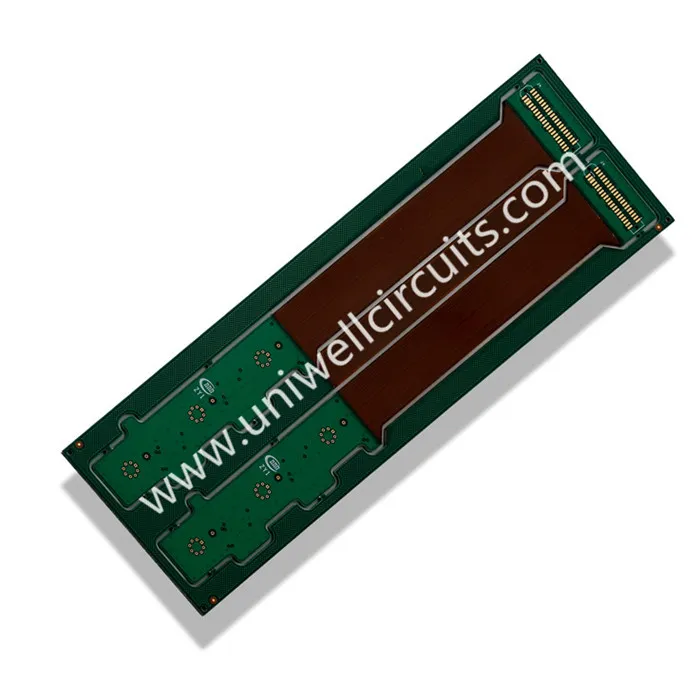

Papan litar Flex multilayer Flex
1. menggambarkan produk
Spesifikasi:
10layer papan tegar-flex
Lebar / ruang garis: 4 / 6mil
Kawalan impedans yang berbeza
PCB yang tegar adalah papan yang menggabungkan teknologi fleksibel dan tegar yang terbaik
Reka bentuk berbeza-beza, dan boleh digabungkan dengan pelbagai bahan untuk menyokong kes penggunaan berganda dalam keadaan flex yang kerap - selalunya keluk yang fleksibel dibuat semasa proses pembuatan, atau boleh dibuat semasa pemasangan akhir.
Di Uniwell, kami bangga dengan menyampaikan beberapa papan litar bercetak fleksibel yang fleksibel di pasaran. Kami ingin menunjukkan kepada anda dengan tepat apa yang boleh kami lakukan untuk pembangunan anda, dari kejuruteraan dan prototaip ke pesanan besar-besaran.
Simpan diri sendiri dan lindungi bajet anda apabila anda menghubungi Uniwell hari ini untuk membincangkan projek anda yang akan datang.
2. pembekal kami
Bahan-bahan yang betul adalah penting ketika datang ke papan litar bercetak tegar atau papan litar bercetak. PCB dengan bahan substandard boleh gagal pada masa-masa penting, pecah, menangkap api, menyebabkan api berbahaya atau sebaliknya berkompromi dengan operasi anda. Uniwell hanya menggunakan bahan terbaik untuk setiap PCB yang tegar untuk memastikan anda mendapat hasil yang terbaik berkenaan penghantaran isyarat, kekonduksian terma dan keselamatan.
3.Application
Terdapat banyak kelebihan dengan papan litar tegar lentur supaya ia digunakan secara meluas untuk peralatan digital seperti komputer peribadi, kamera, dan terminal mudah alih, yang sedang menjalani proses pengecilan yang berterusan.
4.FAQ
Q: Apakah lubang microvia?
Menurut definisi baru dalam IPC-T-50M, microvia adalah struktur buta dengan nisbah aspek maksimum 1: 1, menamatkan tanah sasaran dengan kedalaman tidak lebih daripada 0.25mm diukur dari kerangka tanah menangkap struktur tanah sasaran.
S: Apa yang dimaksudkan dengan buta melalui lubang?
Ia adalah lubang yang berjalan dari lapisan luar ke lapisan dalaman, tetapi tidak melalui keseluruhan PCB. Lubang-lubang ini boleh digerudi secara mekanikal atau menggunakan teknologi laser. Imej di titik 1 menunjukkan buta laser yang dibor melalui.
S: Apa yang dimaksudkan dengan lubang yang dikebumikan?
Ini adalah lubang yang berjalan antara satu atau lebih lapisan dalaman. Mereka biasanya digerudi secara mekanikal.
Q: Adakah terdapat pelbagai jenis ciri HDI?
Grafik di bawah menunjukkan struktur utama - jenis I, jenis II dan jenis III seperti yang ditakrifkan dalam IPC-2226.
Jenis I. Menetapkan lapisan mikrovia tunggal pada salah satu atau kedua-dua belah teras. Menggunakan kedua-dua microvia bersalut dan PTH untuk sambungan, menggunakan buta, tetapi tidak dikebumikan vias.
Jenis II. Menetapkan satu lapisan microvia pada salah satu atau kedua-dua belah teras. Menggunakan kedua-dua microvia bersalut dan PTH untuk sambungan. Menggunakan vias buta dan dikebumikan.
Jenis III. Menetapkan sekurang-kurangnya dua lapisan microvia pada salah satu atau kedua-dua belah teras. Menggunakan kedua-dua microvia bersalut dan PTH untuk sambungan. Menggunakan vias buta dan dikebumikan.
Istilah pembinaan untuk menentukan tahap pembinaan HDI:
· 1 + n + 1 = lapisan tunggal microvia (seperti jenis I dan jenis II contoh di atas)
· 2 + n + 2 = 2 lapisan microvia (seperti contoh ketik III di atas)
· 3 + n + 3 = 3 lapisan microvia
