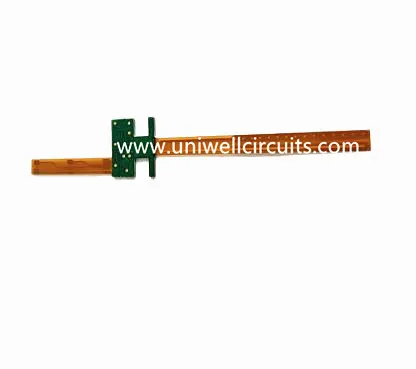

Flex tegar papan litar OSP
1. menggambarkan produk
Spesifikasi
Flex & Stiff (12L-4F)
Permohonan: Alat komunikasi
Ketebalan papan: 1.6 mm
Rawatan permukaan: OSP
Lebar garisan / ruang: 3.9 / 3.7mil
Slot buta PTH, tidak simetri untuk garis bawah dan bawah, dua rawatan permukaan, penjajaran ketepatan tinggi
Perkhidmatan fabrikasi PCB bervolume besar disediakan untuk semua pelanggan kami, tidak kira di mana anda beroperasi, industri yang anda berikan atau bagaimana anda mahu mengembangkan papan anda.
2. Kapasiti pengeluaran
Kapasiti PCB Fleksibel
Lapisan: 20 (termasuk 12layer)
Line wideth / space (mil) dalam innerlayer: 3/3, 3.5 / 3.5
Nisbah aspek: 20: 1 (PTH); 1: 1 (vias buta)
Min. lubang lubang penggerudian (mil): 6 (mekanikal); 4 (laser)
Jarak dari penggerudian ke konduktor (mil): 6
Toleransi kawalan impedans (+/-): 10%
Kapasiti PCB tegar
Bahan | FR4, CEM-3, Teras Logam, |
Halogen Percuma, Rogers, PTFE | |
Maks. Menamatkan Saiz Lembaga | 1500X610 mm |
Min. Ketebalan Lembaga | 0.20 mm |
Maks. Ketebalan Lembaga | 8.0 mm |
Dikebumikan / Buta Melalui (Tidak salib) | 0.1mm |
Aspek ration | 16:01 |
Min. Saiz Penggerudian (Mekanikal) | 0.20 mm |
Toleransi PTH / Menekan lubang cair / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Maks. Kiraan Lapisan | 40 |
Maks. tembaga (dalaman / luar) | 6OZ / 10 OZ |
Toleransi gerudi | +/- 2mil |
Lapisan ke pendaftaran lapisan | +/- 3mil |
Min. lebar baris / ruang | 2.5 / 2.5mil |
Padang BGA | 8mil |
Rawatan permukaan | HASL, Lead HASL percuma, |
ENIG, Perak / tin penyerapan, OSP |
3.Kualiti kawalan
Sebagai tambahan kepada kebolehpercayaan dan perkhidmatan yang mesra, kualiti produk kami menjadi perhatian utama kami. Ini bermula sebaik sahaja data anda tiba, dengan cek komprehensif kami.
4.Mengapa pilih kami
• Sambutan & penghantaran cepat
• Lebih murah sementara kualiti yang baik
• Kuantiti kecil berjalan
• Kapasiti pembuatan persijilan
• Globle IC & sourcing komponen
• Perkhidmatan PCB & PCBA sehenti
