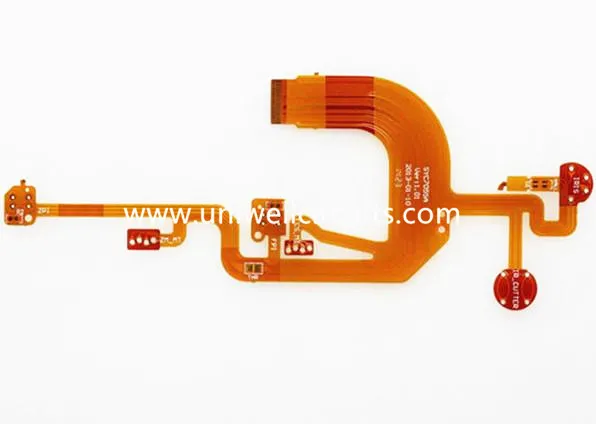

OSP Pengimbas Flex PCB
1. menggambarkan produk
Spesifikasi
lapisan: 1
Ketebalan: 0.13 mm
Bahan: 1OZ mempunyai rolling adhesive
Ketebalan tembaga: 1 oz
Rawatan permukaan: penyaduran emas
Jarak minimum / jarak talian minimum: 0.1mm / 0.095mm
FR4 mengukuhkan ketebalan: 0.5mm
Pengimbas, menggunakan teknologi optoelektronik dan pemprosesan digital untuk menukar grafik atau maklumat imej kepada isyarat digital dalam cara pengimbasan. Sebab mengapa ia boleh dijalankan adalah FPC berkualiti tinggi. Pengimbas Uniwell meliputi banyak fail, pejabat, hospital, pengajaran dan sebagainya. Kerana produk FPC adalah berkualiti tinggi, sepanjang hayat. Syarikat kami memenangi reputasi yang baik.
Helaian teknologi 2.FPC:
Lapisan: 20 (termasuk 12layer
Line wideth / space (mil) dalam innerlayer: 3/3, 3.5 / 3.5
Nisbah aspek: 20: 1 (PTH); 1: 1 (vias buta)
Min. lubang lubang penggerudian (mil): 6 (mekanikal); 4 (laser)
Jarak dari penggerudian ke konduktor (mil): 6
Toleransi kawalan impedans (+/-): 10%
Permohonan 3.FPC
FPC terutamanya dilihat dalam produk elektronik seperti telefon bimbit, komputer, komputer riba, pencetak, pengimbas, mesin faks, copier, DVD, kamera digital, notebook, tablet pc. Selama bertahun-tahun pengeluaran Uniwell telah mendapat kejayaan besar di kalangan pembekal FPC.
4. Kurang pengetahuan --- teknik pembongkaran komponen serpihan pada PCB
Teknik pemasangan komponen serpihan pada PCB
Komponen lembaran pada papan litar bercetak (PCB) adalah komponen mikro baru tanpa plumbum atau plumbum pendek. Mereka dipasang terus di papan litar bercetak dan merupakan peranti khas untuk teknologi pemasangan permukaan. Komponen serpihan mempunyai kelebihan saiz kecil, berat ringan, ketumpatan pemasangan yang tinggi, kebolehpercayaan yang tinggi, rintangan getaran kuat, ciri frekuensi tinggi yang baik, kebolehan gangguan dan sebagainya.Saat ini, ia telah digunakan secara meluas dalam peralatan komputer, peralatan komunikasi mudah alih, mesin bersepadu video, VCD kepala kekerapan warna TV dan produk lain, perkembangan pesat.
Komponen serpihan yang biasa digunakan ialah:
(1) perintang flake
(2) kapasitor cip
(3) induktor lembaran
(4) diod cip
(5) triode Flake
(6) Litar bersepadu cip kecil dan lain-lain
Komponen serpihan ini sangat kecil, ketakutan terhadap haba dan sentuhan, dan beberapa kaki plumbum terlalu banyak untuk disassemble, yang membawa kesukaran yang besar untuk penyelenggaraan. Oleh itu, kaedah pembongkaran saintifik sangat penting.
1. kaedah penyerapan tembaga bersih
Mentah tembaga penyerap timah yang ditenun dari tali pinggang dawai tembaga halus yang baik juga boleh digunakan sebagai wayar kabel kabel perisai atau penggantian wire multi-strand. Apabila menggunakan, dawai jaringan ditutup pada beberapa pin, disalut dengan fluks rosin alkohol, dipanaskan dengan besi solder, dan ditarik melalui dawai, dan solder pada setiap kaki diserap oleh dawai. Tanggalkan dawai yang dipasang pada solder dan ulangi beberapa kali, secara beransur-ansur mengurangkan jumlah solder pada pin sehingga pin dipisahkan dari papan bercetak.
2. kaedah pembersihan cecair
Apabila unsur multipod dipanaskan oleh besi pematerian antistatik, pateri boleh dibersihkan dengan berus gigi atau berus minyak, berus cat dan sebagainya, dan komponen boleh dikeluarkan secepatnya. Selepas penyingkiran komponen, PCB perlu dibersihkan dalam masa untuk mengelakkan litar pintas bahagian lain yang disebabkan oleh timah sisa.
3.Membuat kaedah menarik
Kaedah ini sesuai untuk membongkar litar bersepadu cip. Dengan dawai pernis ketebalan yang sesuai dan kekuatan tertentu, menusuk melalui jurang dalam pin litar bersepadu, satu hujung dawai yang dipasang pada kedudukan yang sesuai, yang lain akhir dipegang oleh tangan, dan apabila solder larut, Tarik enamel wayar "potong" sendi solder, pin litar bersepadu dan pemisahan papan bercetak.
4. Kaedah penyerahan untuk alat penyedut timah
Penyerap tin mempunyai penyerap timah biasa dan besi solder besi dua jenis. Apabila penyerap timah biasa digunakan, rod omboh penyerap timah ditekan. Apabila sendi pematerian bahagian yang dibongkar dicairkan oleh besi pematerian elektrik, muncung sedutan penyerap timah ditekan terhadap titik lebur dan butang pelepas penyerap timah ditekan, dan timah cair disedut sementara omboh rod penyerap timah memantul kembali. Dihancurkan beberapa kali, boleh dipisahkan dari besi solder PCB.Tin adalah alat menyerap timah khas yang memasang penyerap timah biasa dan besi pematerian elektrik, dan penggunaannya adalah sama seperti penyerap timah biasa. Perhatian perlu dibayar kepada anti-statik semasa pemanasan tempatan, kuasa besi pematerian dan saiz kepala besi sepatutnya sesuai.
